Мастер импорта библиотек Delta Design (DDL)

При выборе импорта библиотеки в формате Delta Design (DDL) происходит запуск мастера импорта библиотеки формата .ddl, см. Рис. 1.

Рис. 1 Окно мастера импорта формата .ddl
Рис. 1 Окно мастера импорта формата .ddl

Для импорта библиотеки Delta Design (*DDL) после запуска мастера импорта:
1. В поле «Имя файла» укажите полное имя импортируемого файла с библиотекой.

Примечание! Для отображения окна проводника «Открытие» можно воспользоваться символом , расположенным в правой части поля «Имя файла», и выбрать импортируемый файл с библиотекой формата .ddl, см. Рис. 2

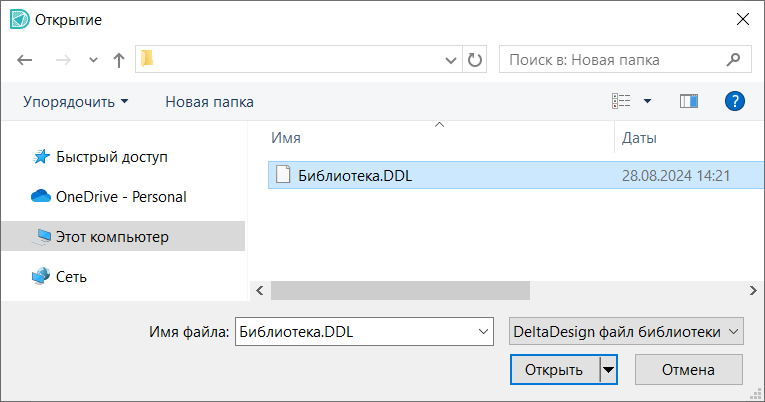

Рис. 2 Выбор импортируемой библиотеки в окне проводника
Рис. 2 Выбор импортируемой библиотеки в окне проводника
  1. В поле «Имя библиотеки» укажите имя, под которым импортируемая библиотека будет отображаться в системе.
    Имя библиотеки должно быть уникальным. Если введенное имя будет совпадать с одним из существующих имен, то поле будет отмечено символом .

Примечание! При совпадении имен библиотек необходимо воспользоваться инструментом «Обновление библиотеки».

  1. При необходимости включите или отключите флаги в полях чек-боксов:
  • при включенном флаге в чек-боксе «Импортировать прикрепленные файлы» библиотека импортируются совместно с прикрепленными к ней файлами;
  • при включенном флаге в чек-боксе «Проверить элементы после импорта» включается автоматическая проверка элементов на соответствие правилам;
  • при включенном флаге в чек-боксе «Пропустить необязательные шаги» мастер импорта автоматически не будет отображать незадействованные шаги процесса импорта в текущей сессии.
  1. Нажмите «Далее».

Примечание! При включенном флаге в чек-боксе «Пропустить необязательные шаги» и отсутствии несоответствий в атрибутах и/или классах слоев мастер пропустит незадействованный шаг процесса импорта.

  1. При необходимости укажите соответствие семейств и атрибутов, см. Рис. 3.
Рис. 3 Таблица соответствия атрибутов при импорте
Рис. 3 Таблица соответствия атрибутов при импорте

В левом столбце «XML» отображаются коды семейства или атрибуты компонента, которые содержатся в импортируемом файле библиотеки.
В правом столбце «Delta Design» отображаются системные атрибуты соответствующего семейства компонента в текущей версии Delta Design.
При необходимости осуществите сопоставление импортируемого семейства или атрибута с тем, которое присутствует в системе, см. Рис. 4.

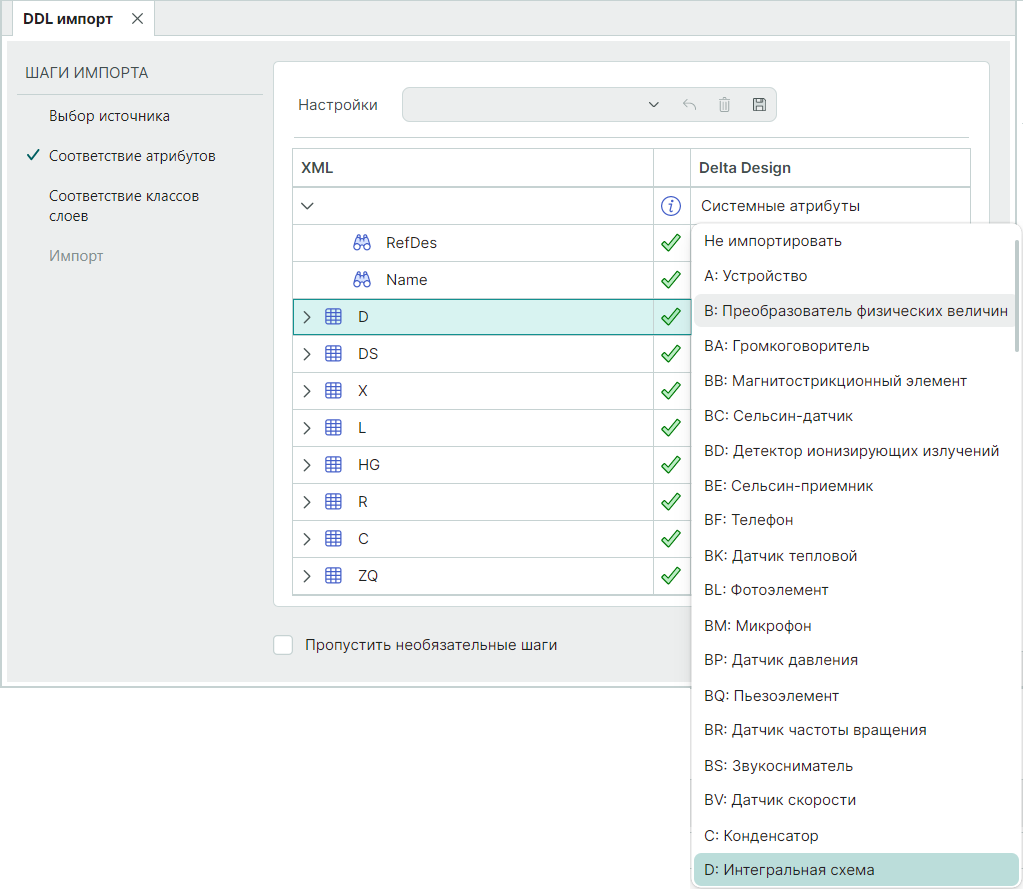

Рис. 4 Сопоставление атрибутов при импорте
Рис. 4 Сопоставление атрибутов при импорте

Примечание! В случае несоответствия при сопоставлении семейства или атрибута система выдаст предупреждающее сообщение «Таблица соответствия атрибутов содержит идентичные или пустые значения».

  1. Нажмите «Далее».

Примечание! Для отображения в окне мастера предыдущего этапа нажмите «Назад».

  1. При необходимости укажите соответствие классов слоев, которые использованы в импортируемой библиотеке, см. Рис. 5.

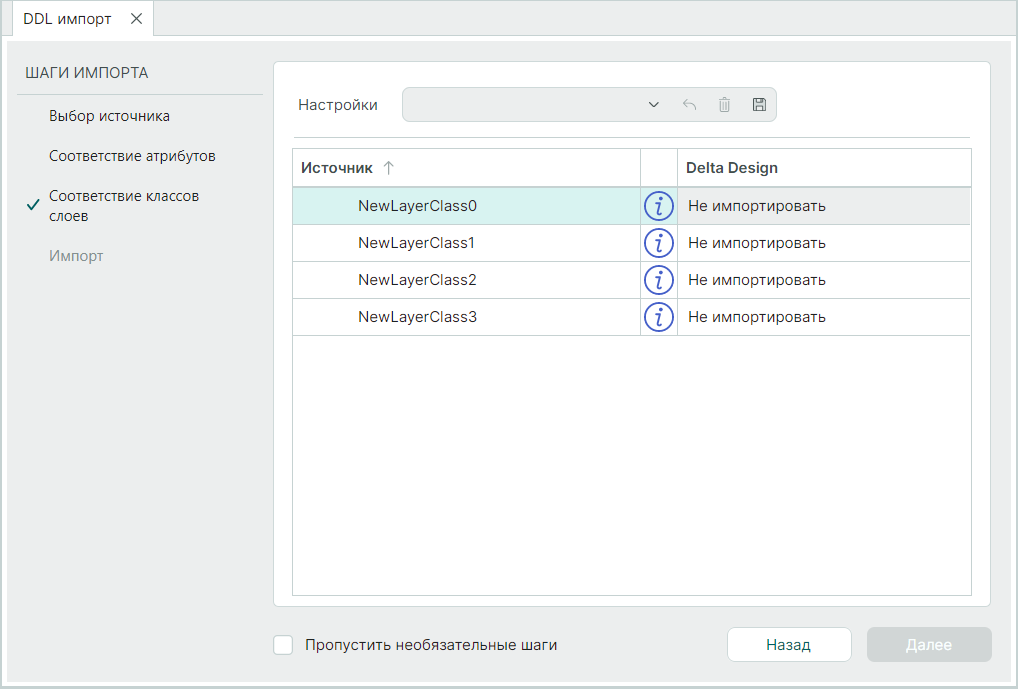

Рис. 5 Таблица соответствия классов слоев при импорте
Рис. 5 Таблица соответствия классов слоев при импорте

В левом столбце «Источник» отображаются классы слоев, которые содержатся в импортируемом файле библиотеки.
В правом столбце «Delta Design» отображаются классы слоев в текущей системе Delta Design.
При необходимости осуществите сопоставление импортируемого класса слоя с существующим в системе, см. Рис. 6.

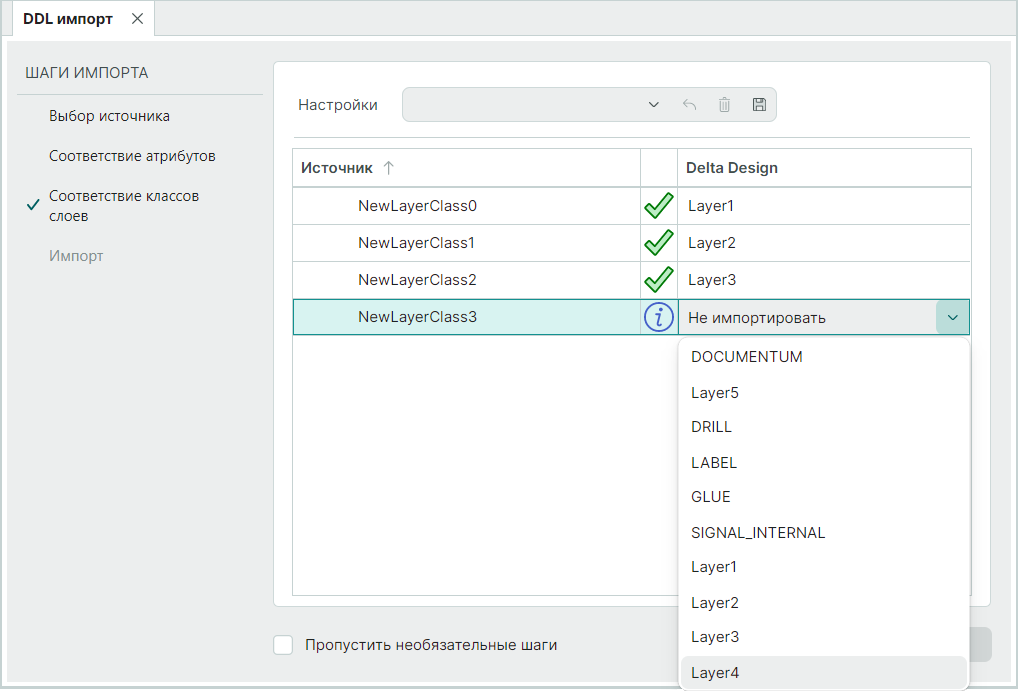

Рис. 6 Сопоставление классов слоев при импорте библиотеки
Рис. 6 Сопоставление классов слоев при импорте библиотеки
  1. Нажмите «Далее».
  2. Отображается сообщение об окончании предварительной настройки параметров импорта библиотеки, см. Рис. 7.

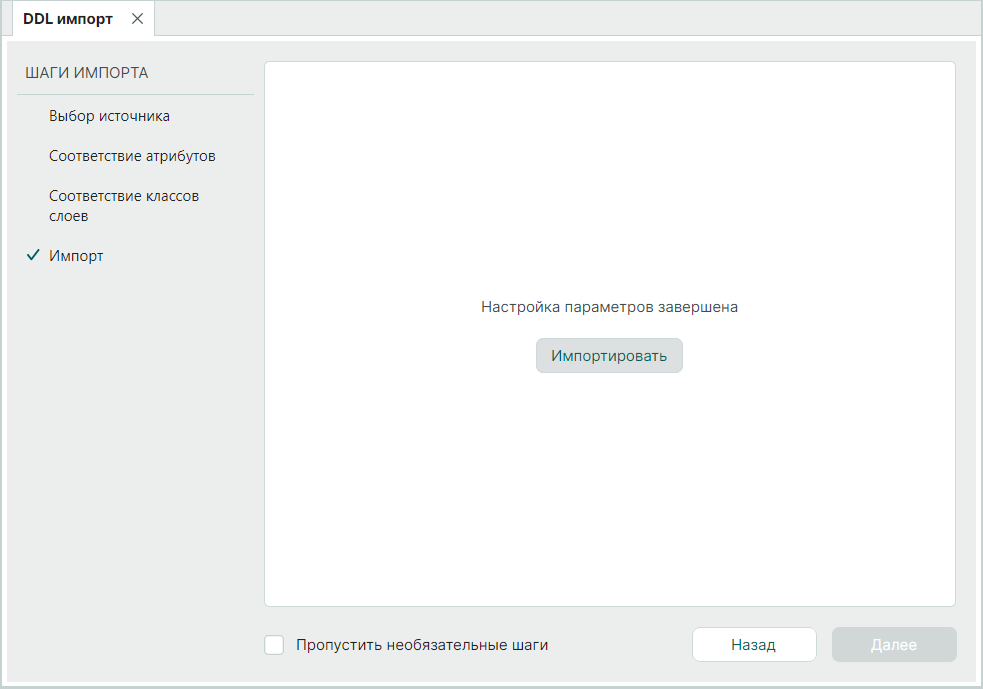

Рис. 7 Завершение подготовительных шагов к импорту библиотеки
Рис. 7 Завершение подготовительных шагов к импорту библиотеки
  1. Нажмите «Импортировать».
  2. Отображается список импортируемых объектов, см. Рис. 8.

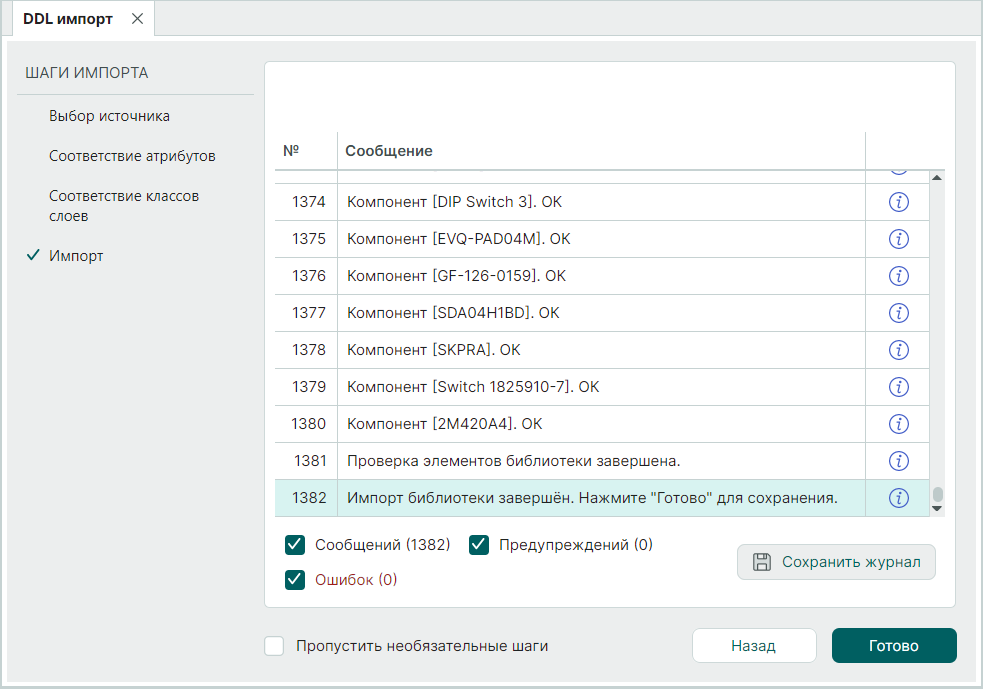

Рис. 8 Импорт библиотеки
Рис. 8 Импорт библиотеки

Список может быть отфильтрован. Фильтрация производится с помощью установки/снятия флагов в соответствующие чек-боксы:

  • «Сообщений (...)» — отображение записей импортированных объектов библиотеки;
  • «Предупреждений (...)» — отображение предупреждений о возможных ошибках в импортируемых объектах библиотеки и возможности использования в проектах;
  • «Ошибок (...)» — отображение имеющихся ошибок в импортируемых объектах библиотеки.

Кнопка «Сохранить журнал» осуществляет вызов окна проводника для выбора пути и имени текстового файла, в котором будет сохранен протокол импорта в текстовом формате.
12. Нажмите «Готово».
13. В функциональной панели «Библиотеки» отображается импортированная библиотека, см. Рис. 9.

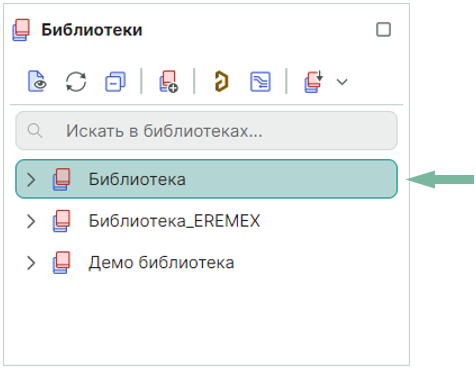

Рис. 9 Отображение импортированной библиотеки
Рис. 9 Отображение импортированной библиотеки
