Механизм изменения маски и пасты

Для того чтобы изменить параметры маски и пасты:
1. Выберите компоненты, для посадочных мест которых необходимо изменить параметры маски и пасты.

Примечание! Если компоненты не выбраны, то операция замены будет применена ко всем компонентам на плате. При установке параметров обращайте внимание на пометку в названии окна инструмента, которая проинформирует, будет ли применено действие ко всем компонентам на плате или же только к ранее выбранным.

2. Нажмите на кнопку «Заменить маску и пасту», обозначенную символом на панели инструментов «Плата», или в главном меню «Инструменты» → «Заменить маску и пасту», см. Рис. 1.

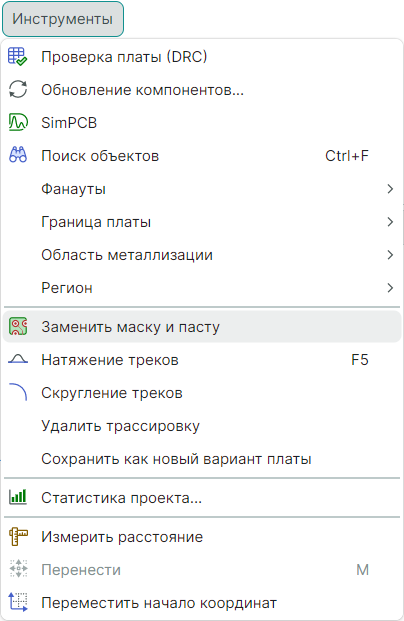

Рис. 1 Вызов инструмента «Заменить маску и пасту» из главного меню

3. Вид окна «Заменить маску и пасту» представлен на см. Рис. 2.

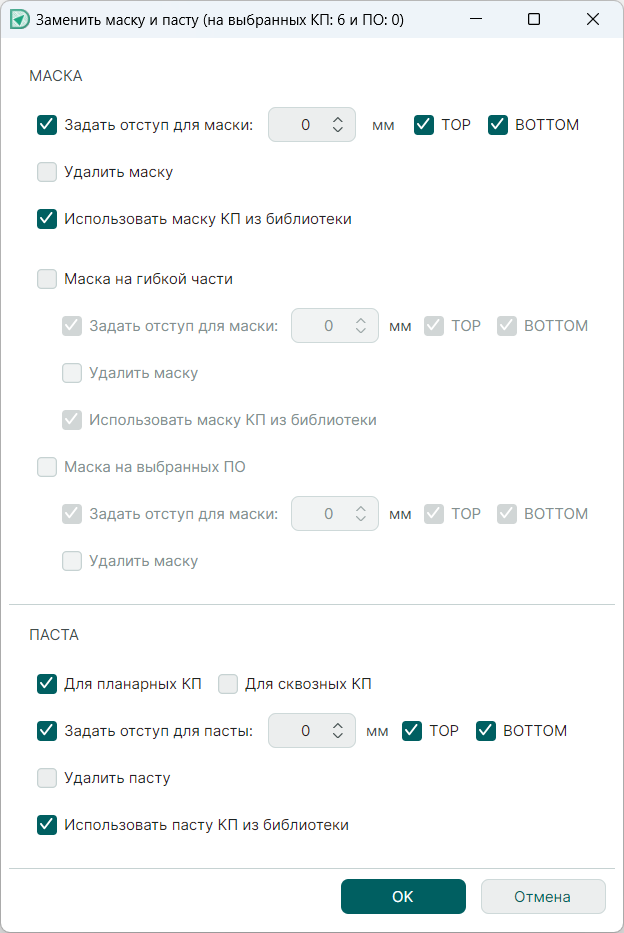

Рис. 2 Параметры замены маски и пасты

Установите параметры отступов маски/пасты от границы контактных площадок в соответствующем поле «Задать отступ для маски/пасты».
Для установки параметров отступов, находящихся на гибкой части печатной платы, установите флаг в чек-бокс «Маска на гибкой части».
Для маски обычно устанавливается положительный отступ (наружу от контактной площадки), для пасты – отрицательный (внутрь контактной площадки).
Имеется возможность отдельного назначения отступов для TOP и BOTTOM сторон.
Выбор режима «Использовать маску/пасту КП из библиотеки», подгружает параметры отступов маски/пасты для тех КП, у которых такие параметры указаны в библиотеке.
При совместной активации опций:

• «Удалить маску/пасту» – сбрасывает параметры отступов маски/пасты для КП, у которых в библиотеке такие параметры отсутствуют.
• «Задать отступ для маски/пасты» – задает параметры отступов маски/пасты для КП, у которых в библиотеке такие параметры не указаны.

Имеется возможность выбора типа контактных площадок (планарных или сквозных), для которого будет применяться новое значение. Выбор осуществляется путем установки флага в соответствующий чек-бокс: «Для планарных КП» или «Для сквозных КП».
4. Нажмите «ОК» для запуска операции замены или «Отмена» для отмены операции.
В результате выполнения процедуры на экране отобразится сообщение об успешном завершении процесса замены маски и пасты с информацией о количестве и перечне объектов, с которыми были произведены изменения, см. Рис. 3. Подробные сведения о выполняемых операциях замены маски и пасты отображаются в панели «Журналы».

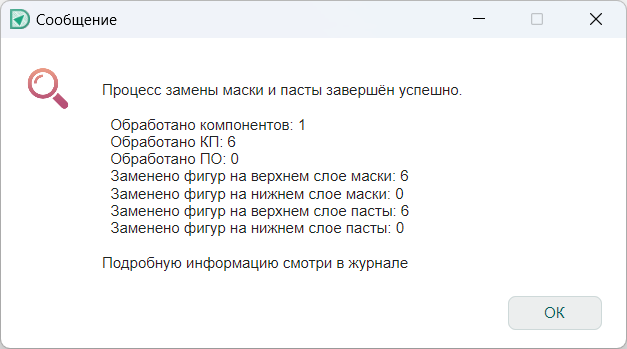

Рис. 3 Сообщение о завершении процесса

Важно! Операция замены маски и пасты не предполагает обычной отмены действия. Поэтому, если вы не уверены в параметрах замены, сохраните проект до начала операции.
