Места нанесения клея

Размещение мест нанесения клея осуществляется с помощью инструмента «Разместить каплю клея», расположенного:

• на панели инструментов редактора;
• на панели инструментов «Плата»;
• в главном меню «Разместить»;
• в контекстном меню «Инструменты».

После того как инструмент активирован, разместить курсор в необходимую область посадочного места. При этом будет показан предполагаемый вид капли клея, см. Рис. 1.

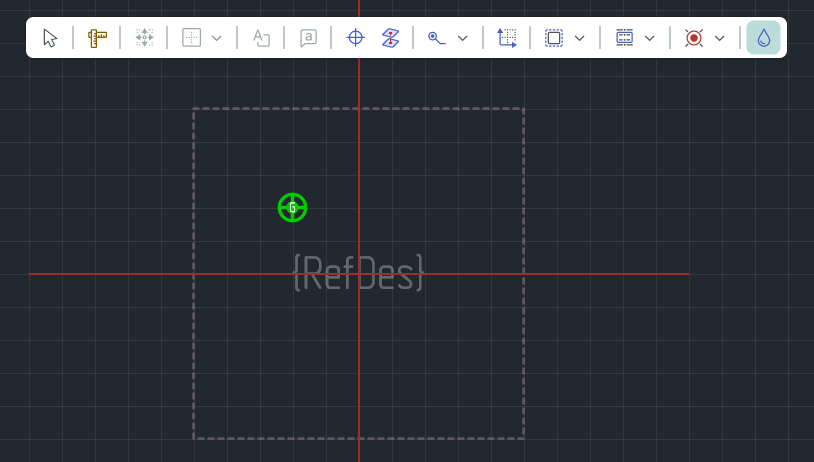

Рис. 1 Размещение капли клея

При перемещении курсора по рабочей области в правом нижнем углу главного окна отображаются координаты центра капли клея.
Для завершения размещения капли клея нажмите левую кнопку мыши. После этого капля клея будет размещена в указанном месте.
После размещения одного экземпляра капли клея инструмент размещения остается активным и позволяет размещать новые капли клея.
Размещение мест нанесения клея осуществляется аналогично размещению контактных площадок.

Примечание! Места нанесения клея являются дополнительными объектами, их наличие на посадочном месте не обязательно.
