Металлизированные отверстия без КП

Правило «Металлизированные отверстия без КП» обеспечивает поиск отверстий, линий отверстий, слотов сверлением, перфораций отверстиями в перемычках, отверстий в составе текста сверлением без контактных площадок, а также поиск этих объектов без контактных площадок в случаях, когда они накрыты полигонами или треками. При выборе диаметров отверстий и D-кодов в столбцах «Фильтр» проверка будет осуществляться только для соответствующих отверстий и контактных площадок, размещенных с использованием указанных D-кодов.

Примечание! Для слоя, на котором находятся объекты (отверстия, линии отверстий, слоты сверлением, перфорация в перемычках, текст сверлением), должна быть задана металлизация переходных отверстий в редакторе слоев.

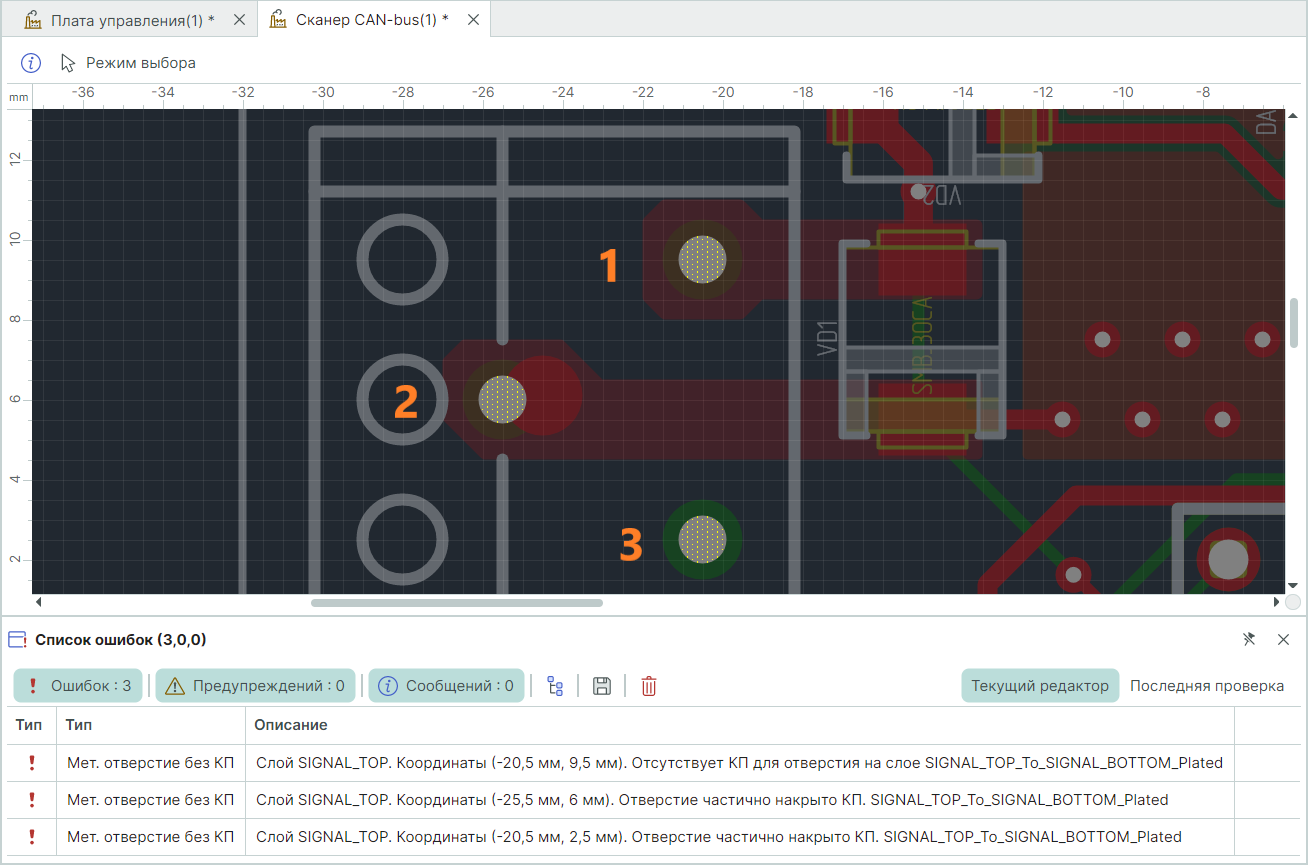

При проведении проверки объекты принимаются отверстиями без КП, если (Рис. 1):
1. На выбранном проводящем слое для отверстий полностью отсутствуют КП;
2. Отверстие частично накрыто КП;
3. КП полностью расположено внутри отверстия.

Рис. 1 Нарушения, вызванные отсутствием КП и частичным накрытием отверстия

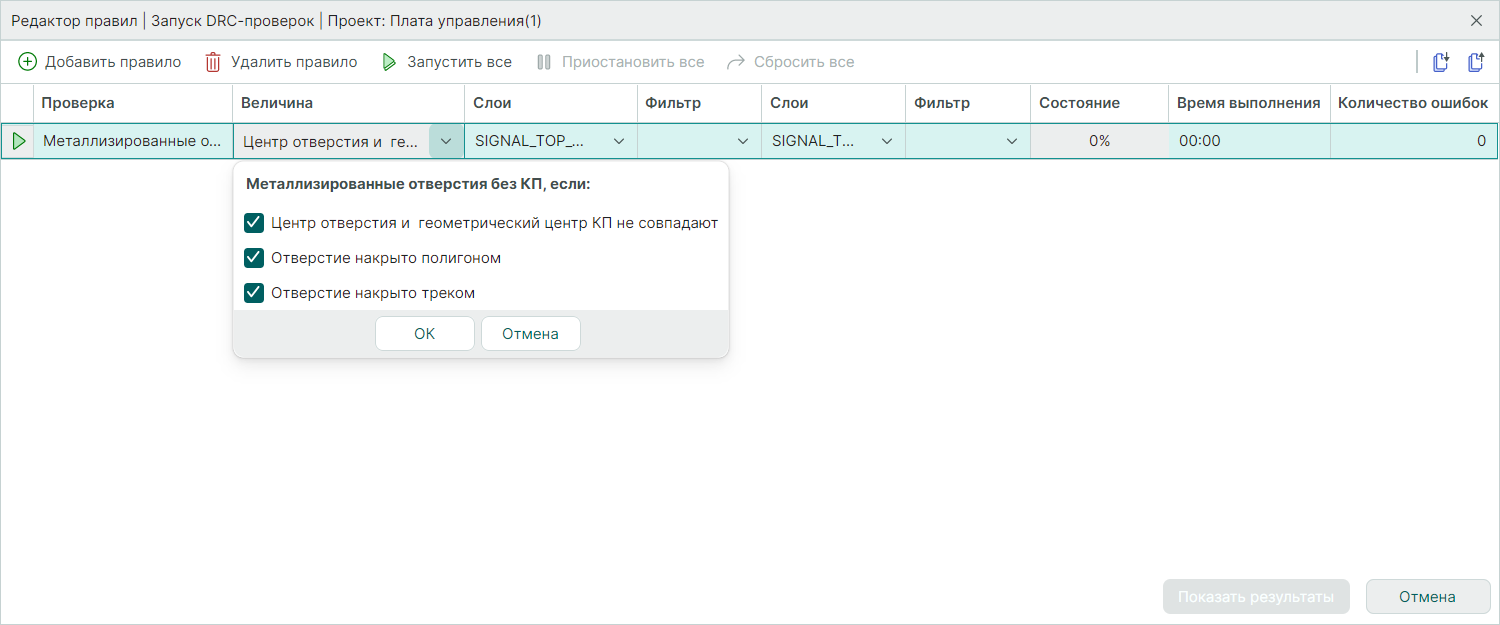

Дополнительные условия, при которых металлизированное отверстие будет определяться как отверстие без КП, выбираются перед проведением проверки с помощью установки флагов в выпадающем списке столбца «Величина» (Рис. 2):

• «Центр отверстия и геометрический центр КП не совпадают» – при выборе параметра система будет находить отверстия, геометрические центры которых не совпадают с геометрическими центрами КП;
• «Отверстие накрыто полигоном» – при выборе параметра система считает подключение полигона как подключение КП, нарушение будет отсутствовать. Если флаг для параметра снят, система обнаружит отверстия без КП, но накрытые полигоном;
• «Отверстие накрыто треком» – при выборе параметра система считает подключение трека как подключение КП, нарушение будет отсутствовать. Если флаг для параметра снят, система обнаружит отверстия без КП, но накрытые треком.

Рис. 2 Дополнительные условия правила «Металлизированные отверстия без КП»

На Рис. 3 представлены примеры нарушений:
1. Не совпадает геометрический центр КП и центр отверстия;
2. Отсутствует КП для отверстия, накрытого треком;
3. Отсутствует КП для отверстия, накрытого полигоном.

Рис. 3 Нарушения, вызванные отсутствием КП и несовпадением геометрических центров
