Минимальная ширина

Правило «Мин. ширина» контролирует соблюдение:

• минимальной ширины всех элементов, расположенных на выбранных слоях печатной платы, заданному значению;

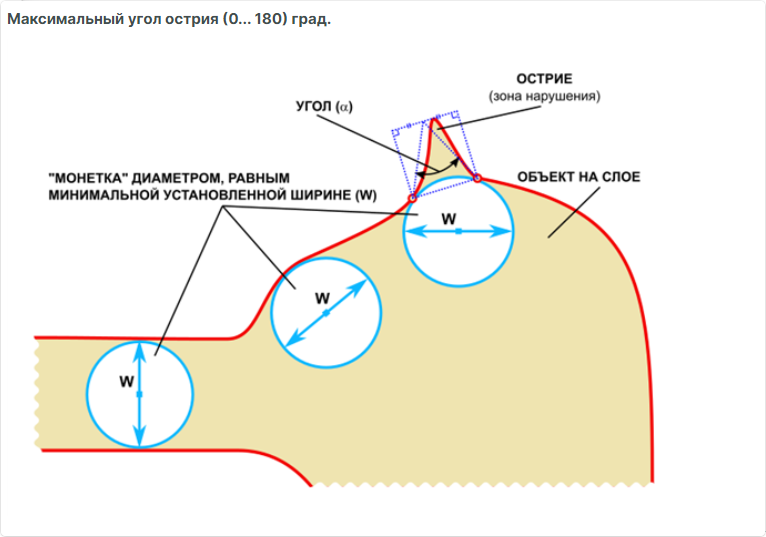

• максимального заданного угла острия (0°–180°) для всех элементов, расположенных на выбранных слоях печатной платы, см. Рис. 1;

Рис. 1 Максимальный угол острия

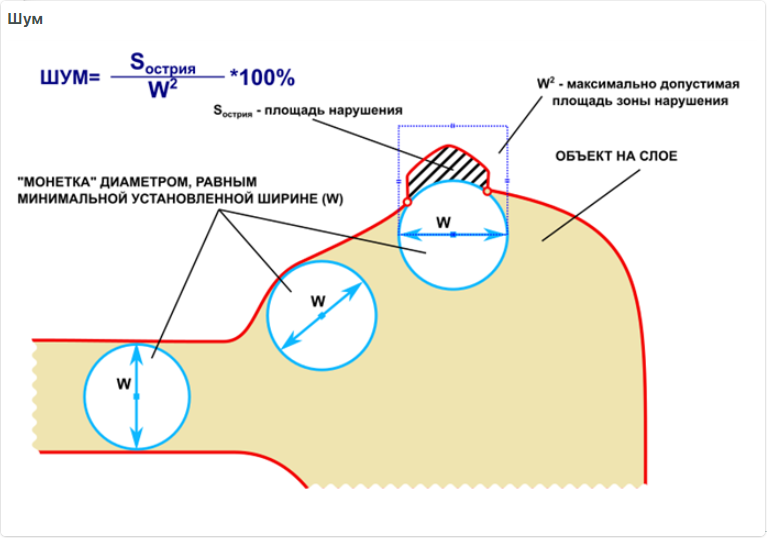

• максимального заданного значения шума: отношения площади острия к квадрату минимальной ширины (0%–100%) для всех элементов, расположенных на выбранных слоях печатной платы, см. Рис. 2.

Рис. 2 Расчет значения шума

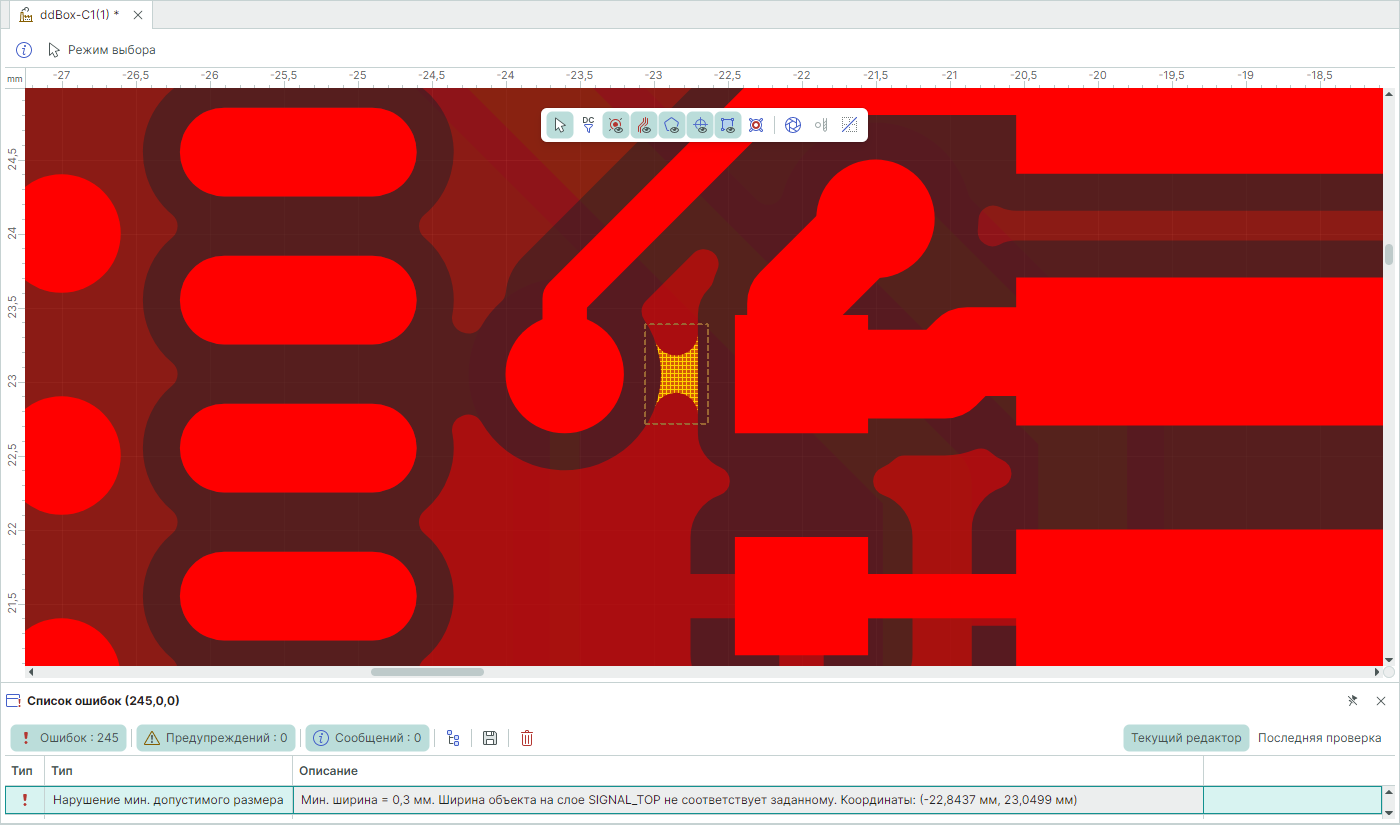

На Рис. 3 представлен пример нарушения минимально допустимой ширины объекта на выбранном слое.

Рис. 3 Нарушение минимально допустимой ширины

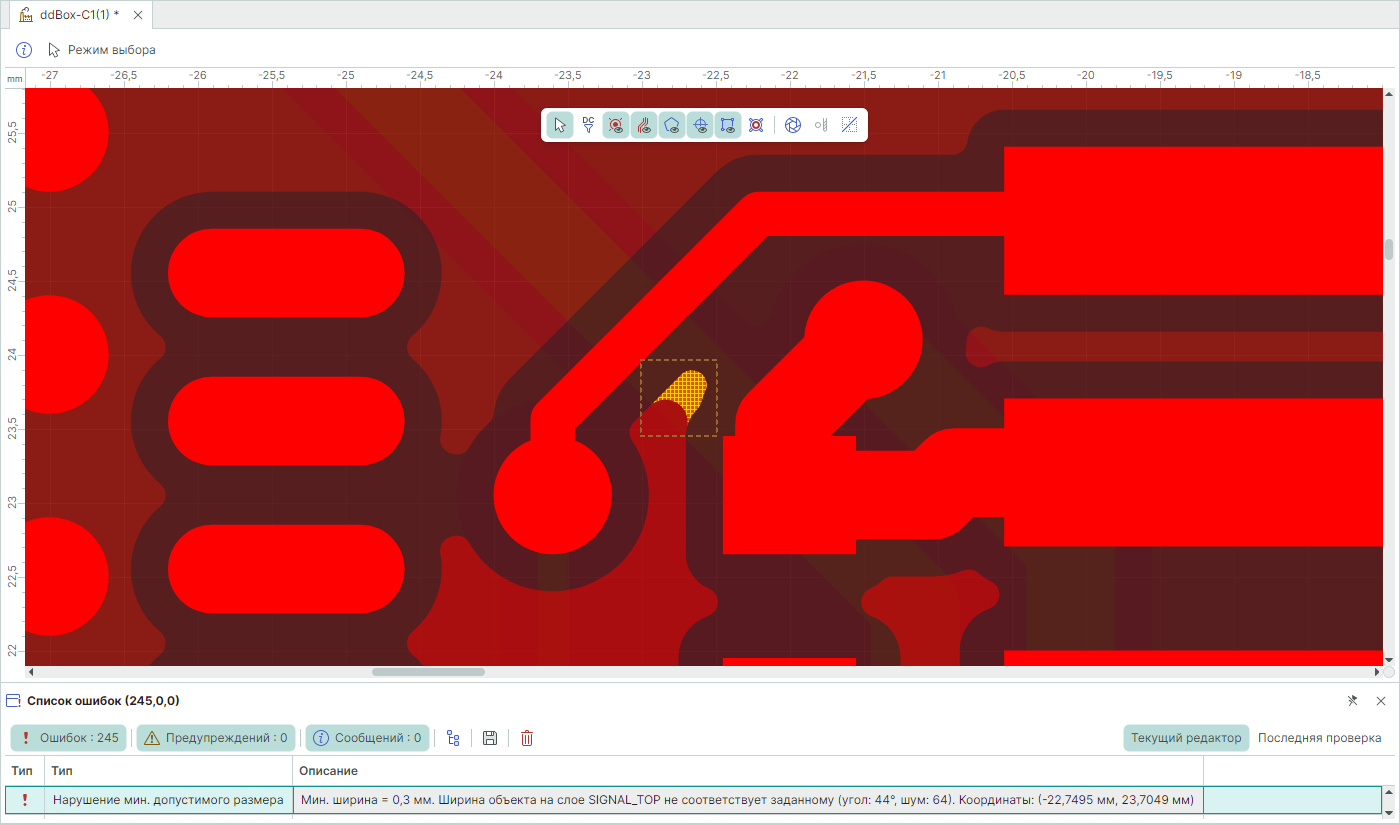

На Рис. 4 представлен пример нарушения максимально допустимого значения шума.

Рис. 4 Нарушение максимально допустимого значения шума
