Минимальный зазор

Правило «Мин. зазор» контролирует соблюдение:

• минимального заданного расстояния между всеми элементами, расположенными на выбранных слоях печатной платы;
• максимального заданного угла выреза (0°–180°) между всеми элементами, расположенными на выбранных слоях печатной платы, см. Рис. 1;

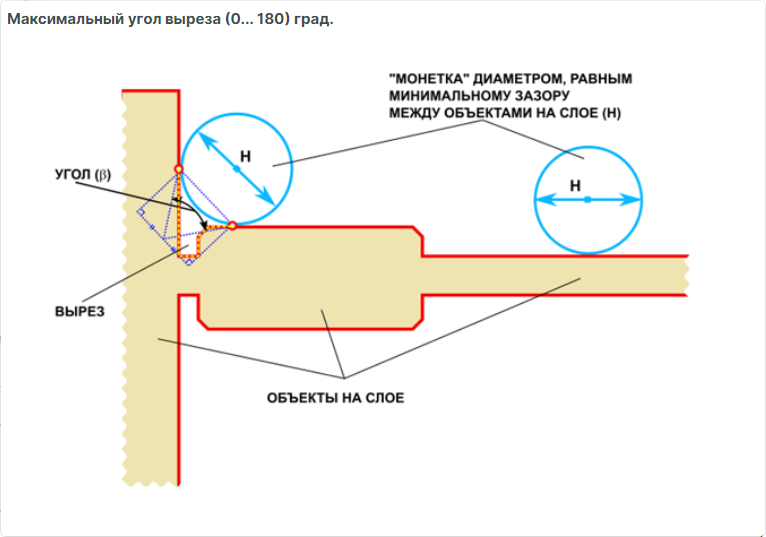

Рис. 1 Максимальный угол выреза

• максимального заданного значения шума: отношения площади выреза к квадрату минимального зазора между объектами (0%–100%) между всеми элементами, расположенными на выбранных слоях печатной платы, см. Рис. 2.

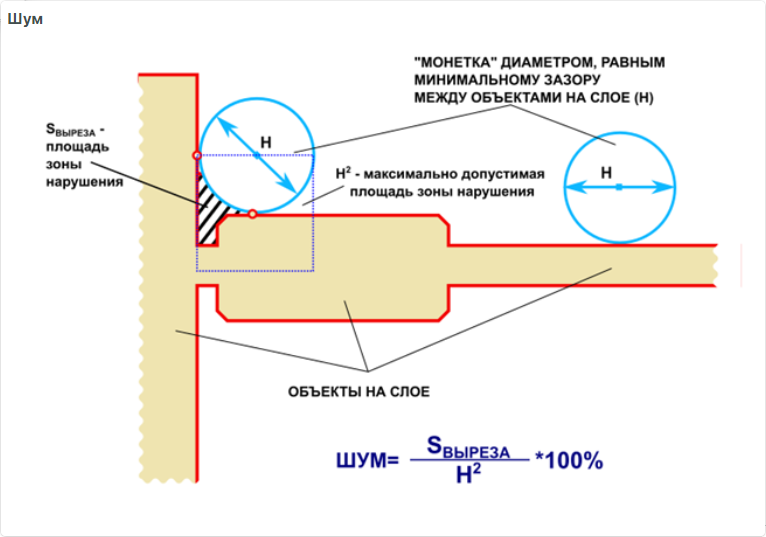

Рис. 2 Расчет значения шума

На Рис. 3 представлен пример нарушения зазоров между объектами на выбранном слое.

Рис. 3 Нарушение зазоров

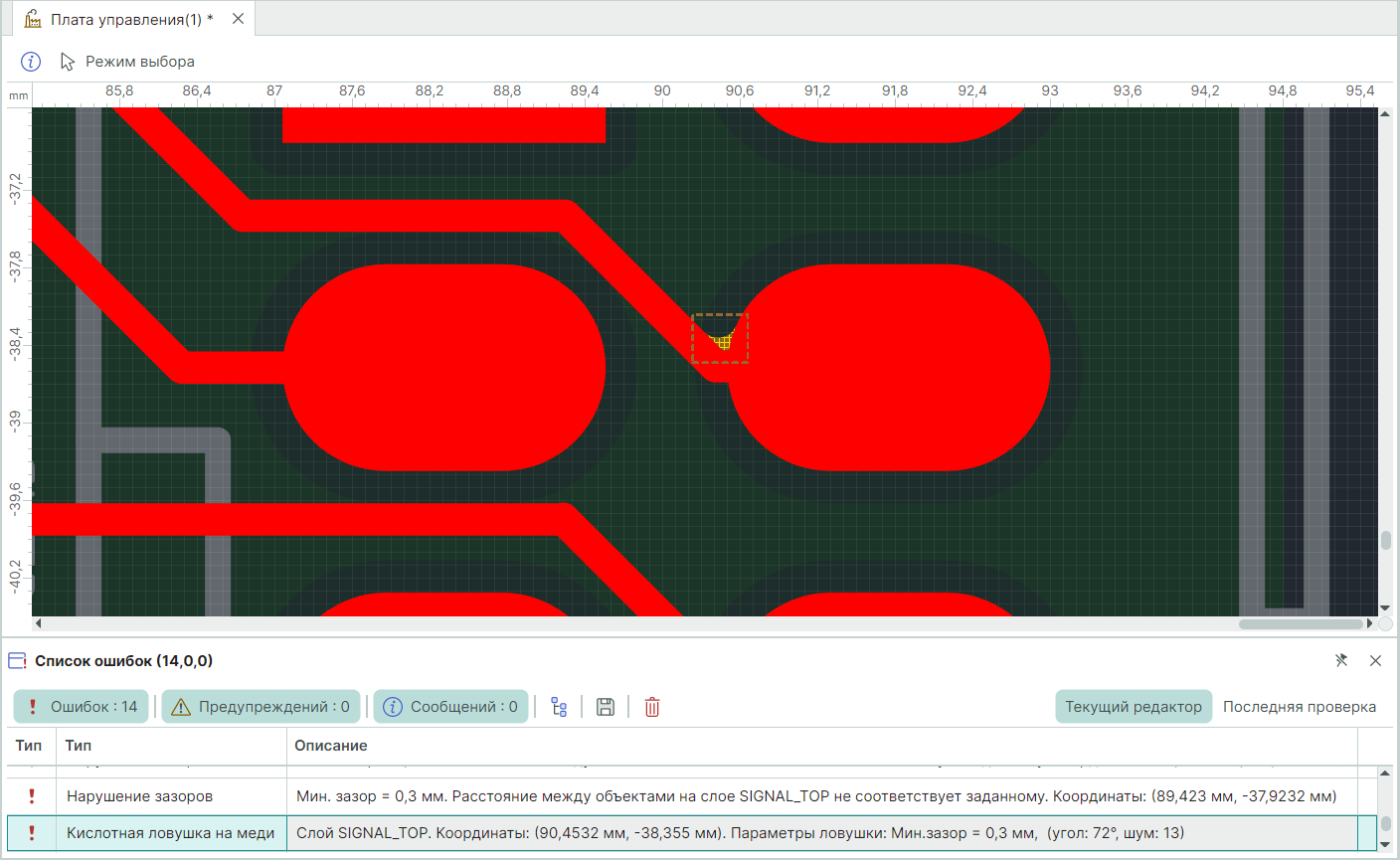

На Рис. 4 представлен пример нарушения максимально допустимого значения шума и обнаружения кислотной ловушки на меди.

Рис. 4 Нарушение максимально допустимого значения шума
