Модели ЛП¶
После выбора типа линии передачи следует выбрать одну из готовых моделей ЛП.
Полный список моделей линий передачи:
а)
Одиночные линии передачи:
- Микрополосковая ЛП (М-1Н);
- Микрополосковая ЛП с маской (ММ-1Н);
- Микрополосковая ЛП (М-2Н);
- Микрополосковая ЛП с маской (ММ-2Н);
- Заглубленная ЛП (З-1Н1В);
- Полосковая ЛП (П-1Н1В);
- Заглубленная ЛП (З-2Н1В);
- Полосковая ЛП (П-2Н1В);
- Заглубленная ЛП (З-2Н2В);
- Заглубленная ЛП (З-1Н2В);
- Полосковая ЛП (П-1Н2В);
- Полосковая ЛП (П-2Н2В).
б) Дифференциальные пары:
- Дифференциальная микрополосковая ЛП (ДМ-1Н);
- Дифференциальная полосковая ЛП (ДП-1Н1В);
- Дифференциальная заглубленная ЛП (ДЗ-1Н1В);
- Дифференциальная микрополосковая ЛП с маской (ДММ-1Н);
- Дифференциальная заглубленная ЛП (ДЗ-2Н2В);
- Дифференциальная заглубленная ЛП (ДЗ-1Н2В);
- Дифференциальная полосковая ЛП (ДП-1Н2В);
- Дифференциальная полосковая ЛП (ДП-2Н2В);
- Дифференциальная микрополосковая ЛП (ДМ-2Н);
- Дифференциальная микрополосковая ЛП с маской (ДММ-2Н);
- Дифференциальная полосковая ЛП (ДП-2Н1В);
- Дифференциальная заглубленная ЛП (ДЗ-2Н1В).
в) Копланарные одиночные линии передачи:
- Копланарная микрополосковая ЛП (КМ-1Н);
- Копланарная микрополосковая ЛП с опорным слоем (КМОС-1Н);
- Копланарная микрополосковая ЛП с маской (КММ-1Н);
- Копланарная микрополосковая ЛП с маской и опорным слоем (КММОС-1Н);
- Копланарная микрополосковая ЛП с опорным слоем (КМОС-2Н);
- Копланарная микрополосковая ЛП (КМ-2Н);
- Копланарная микрополосковая ЛП с маской и опорным слоем (КММОС-2Н);
- Копланарная микрополосковая ЛП с маской (КММ-2Н);
- Копланарная полосковая ЛП (КП-1Н1В);
- Копланарная полосковая ЛП (КП-2Н1В);
- Копланарная полосковая ЛП (КП-1Н2В);
- Копланарная полосковая ЛП (КП-2Н2В);
- Копланарная заглубленная ЛП (КЗ-1Н1В);
- Копланарная заглубленная ЛП (КЗ-2Н1В);
- Копланарная заглубленная ЛП с опорным слоем (КЗОС-1Н1В);
- Копланарная заглубленная ЛП с опорным слоем (КЗОС-2Н1В);
- Копланарная заглубленная ЛП (КЗ-1Н2В);
- Копланарная заглубленная ЛП (КЗ-2Н2В);
- Копланарная заглубленная ЛП с опорным слоем (КЗОС-1Н2В);
- Копланарная заглубленная ЛП с опорным слоем (КЗОС-2Н2В).
г) Копланарные дифференциальные пары:
- Копланарная дифференциальная микрополосковая ЛП (КДМ-1Н);
- Копланарная дифференциальная микрополосковая ЛП с опорным слоем (КДМОС-1Н);
- Копланарная дифференциальная микрополосковая ЛП с маской (КДММ-1Н);
- Копланарная дифференциальная микрополосковая ЛП с опорным слоем и маской (КДММОС-1Н);
- Копланарная дифференциальная микрополосковая ЛП (КДМ-2Н);
- Копланарная дифференциальная микрополосковая ЛП с маской (КДММ-2Н);
- Копланарная дифференциальная микрополосковая ЛП с опорным слоем (КДМОС-2Н);
- Копланарная дифференциальная микрополосковая ЛП с маской и опорным слоем (КДММОС-2Н);
- Копланарная дифференциальная полосковая ЛП (КДП-1Н1В);
- Копланарная дифференциальная полосковая ЛП (КДП-2Н1В);
- Копланарная дифференциальная заглубленная ЛП (КДЗ-1Н1В);
- Копланарная дифференциальная заглубленная ЛП (КДЗ-2Н1В);
- Копланарная дифференциальная заглубленная ЛП с опорным слоем (КДЗОС-1Н1В);
- Копланарная дифференциальная заглубленная ЛП с опорным слоем (КДЗОС-2Н1В);
- Копланарная дифференциальная полосковая ЛП (КДП-1Н2В);
- Копланарная дифференциальная полосковая ЛП (КДП-2Н2В);
- Копланарная дифференциальная заглубленная ЛП (КЗ-2Н2В);
- Копланарная дифференциальная заглубленная ЛП (КЗ-1Н2В);
- Копланарная дифференциальная заглубленная ЛП с опорным слоем (КДЗОС-1Н2В);
- Копланарная дифференциальная заглубленная ЛП с опорным слоем (КДЗОС-2Н2В).

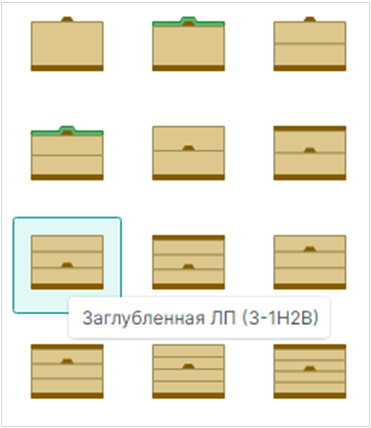

При наведении курсора мыши на одну из моделей доступны всплывающие подсказки с наименованием и кодовым обозначением модели, см. Рис. 1.
