Моделирование заданного интервала¶
Моделирование заданного интервала может применяться в тех случаях, когда необходимо промоделировать какой-то определенный интервал времени работы устройства. Важно, что задаваемый интервал всегда отсчитывается от текущего состояния.
Пример! Процесс моделирования был остановлен на отметке внутреннего времени 120 мкс. Далее запускается моделирование работы устройства на промежуток 100 мкс. При этом моделирование будет продолжено с отметки 120 мкс., и, в итоге, будет промоделировано 220 мкс. работы устройства.
Примечание! Моделирование заданного интервала оканчивается завершением моделирования при достижении окончания интервала временных воздействий или по достижению специальных директив в файле проекта, например $finish.
Для запуска симуляции на ограниченное время:
1. Откройте HDL-файл выбранного HDL-проекта.

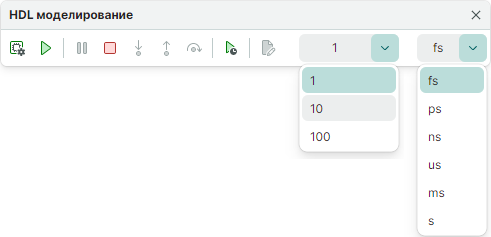

2. В панели инструментов установите значение временного интервала и выберите формат времени, см. Рис. 1.
- В панели инструментов «HDL моделирование» нажмите кнопку
для запуска моделирования, см. Рис. 2. Далее будет запущена симуляция.
