Настройка атрибутов

Для настройки атрибутов дополнительных данных:
1. Выделите зону атрибутов (зона, обозначенная прямоугольником, изображенным пунктиром).
2. В функциональной панели «Свойства» → «Атрибуты» отображается перечень всех системных атрибутов стандартного УГО компонента.
3. В функциональной панели «Свойства» → «Атрибуты» выделите флагом чек-бокс атрибута, который должен отображаться в зоне атрибутов.
4. В зоне атрибутов отображается текстовое поле с системным именем контейнера атрибута, например, при выделении чек-бокса «Свойства» → «Атрибуты» → «Артикул» в зоне атрибутов отображается контейнер атрибута «Артикул» с системным именем «{PartNumber}», см. Рис. 1.

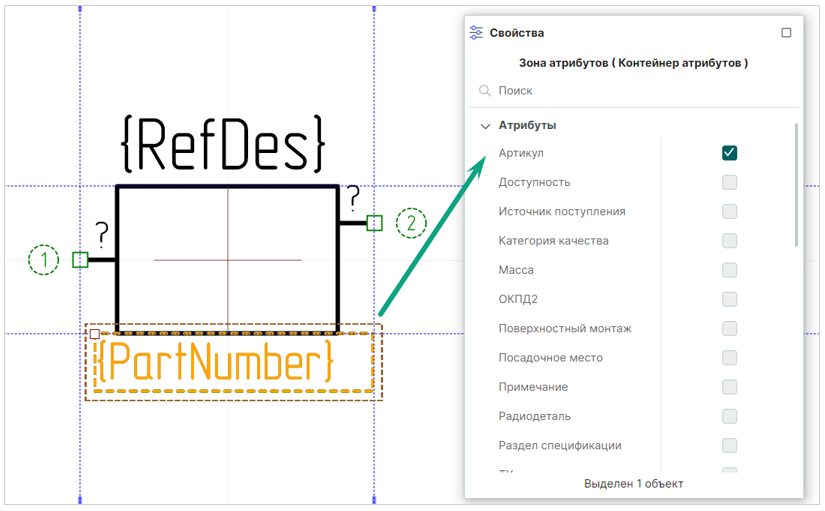

Рис. 1 Определение отображения дополнительных атрибутов в зоне атрибутов УГО

5. При необходимости отметьте флагом чек-боксы атрибутов, которые должны отображаться на схеме УГО.
6. При необходимости настройте параметры в группах «Геометрия», «Стиль», «Текст», «Настройки», см. Рис. 2.

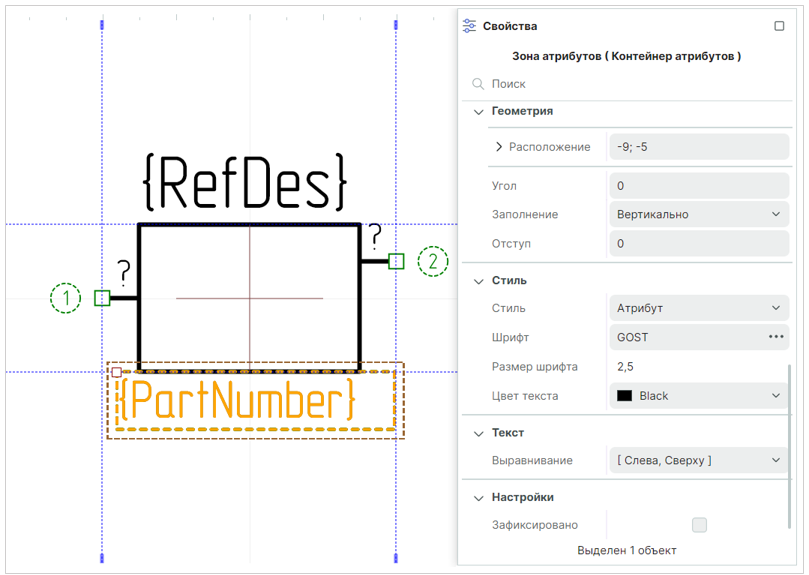

Рис. 2 Настройка зоны атрибутов УГО

Группа «Геометрия»:

• «Расположение» – отображаются координаты расположения графического обозначения атрибута на схеме по осям X и Y относительно начала координат текущего УГО;
• «Угол» – отображается угол поворота графического обозначения атрибута на схеме;
• «Заполнение» – из вложенного списка выбрать способ отображения атрибутов в зоне атрибутов, см. Рис. 3.

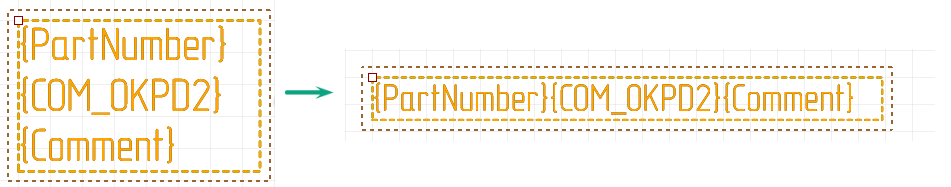

Рис. 3 Изменение расположения атрибутов: вертикальное или горизонтальное

• «Отступ» – поле для ввода и отображения числового значения отступа между атрибутами в зоне атрибутов.

Группа «Стиль» – характеристики стиля графического отображения выделенного атрибута на схеме стандартного УГО.
Группа «Текст» – характеристики способа отображения выделенного атрибута на схеме стандартного УГО.
Группа «Настройки»:

• «Зафиксировано» – при установке флага в чек-бокс перемещение текущего атрибута заблокировано.

Примечание! Настройка параметров происходят для всех атрибутов, одновременно находящихся в зоне атрибутов.

• Нажмите «Сохранить» на панели инструментов «Общие».

Важно! На этапе создания УГО компонента конкретные значения атрибутов не отображаются, отображается только текстовое поле с названием атрибута. Конкретные значения атрибутов отображаются только после размещения компонента на электрической схеме.

Окончательная настройка и редактирование стандартного УГО будут завершены на этапе  добавления  его в описание библиотечного компонента.
