Настройка границ

Положение линии границы можно изменить, поместив курсор на линию границы, при этом вид курсора должен измениться, и нажать левую кнопку мышки, см. Рис. 1.

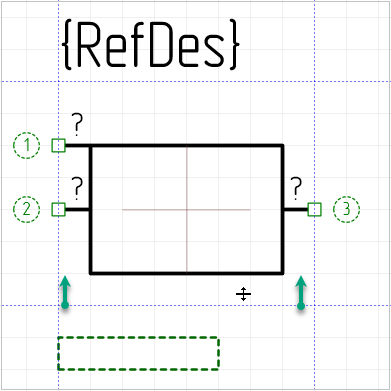

Рис. 1 Перемещение линии границы

Примечание! Перекрестие, выделенное цветом на схеме УГО, обозначает начало координат УГО.

Захватив курсором линию границы, перенесите ее в нужное место.
Линия границы перемещается только вдоль вертикальной или горизонтальной оси.
Линии границы перемещаются с шагом базовой сетки (сетки выводов) вне зависимости от отображаемой сетки графического редактора.
Выводы, расположенные на данной линии, переместятся вместе с ней.
При нажатии правой кнопкой мыши по линии на экране отображается поле, в котором можно указать положение линии границы относительно начала координат УГО, см. Рис. 2.

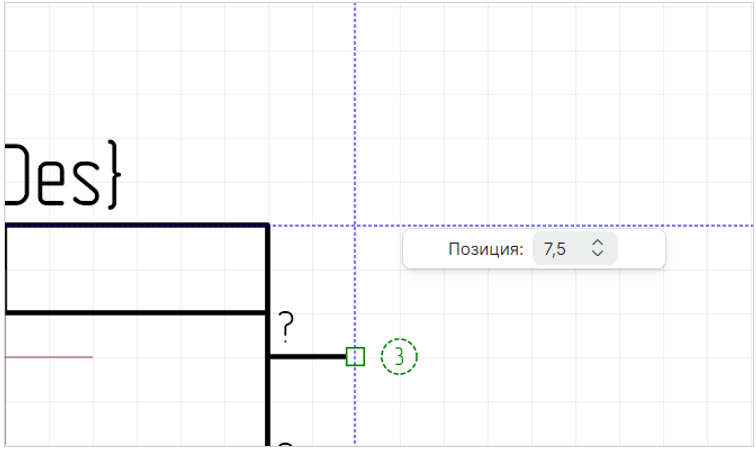

Рис. 2 Направляющая линия

Введенное число будет округляться до ближайшего значения базовой сетки, в соответствии с которым будет перемещена линия.
