Настройка механической обработки

При работе с пустым проектом производства по умолчанию в области «Настройка механической обработки» нет доступных настроек, см. Рис. 1.

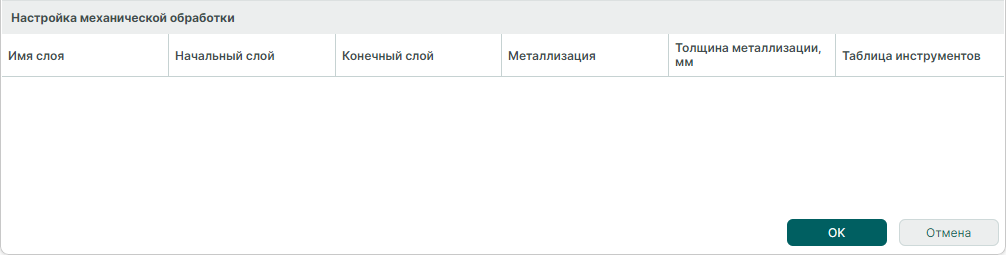

Рис. 1 Область «Настройка механической обработки»

Для отображения параметров механической обработки в данной области необходимо предварительно создать слой с выбранным типом «Мех. обработка». Создание слоя осуществляется нажатием на кнопку «Добавить». Для изменения типа созданного слоя в выпадающем списке выберите «Мех. обработка», см. Рис. 2.

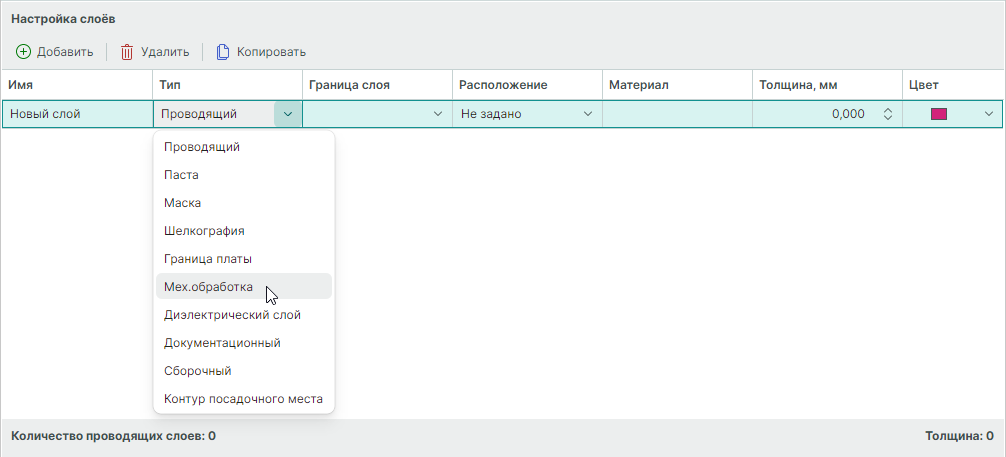

Рис. 2 Выбор типа слоя

В области «Настройка механической обработки» отобразятся настройки для созданного слоя мех. обработки, см. Рис. 3.

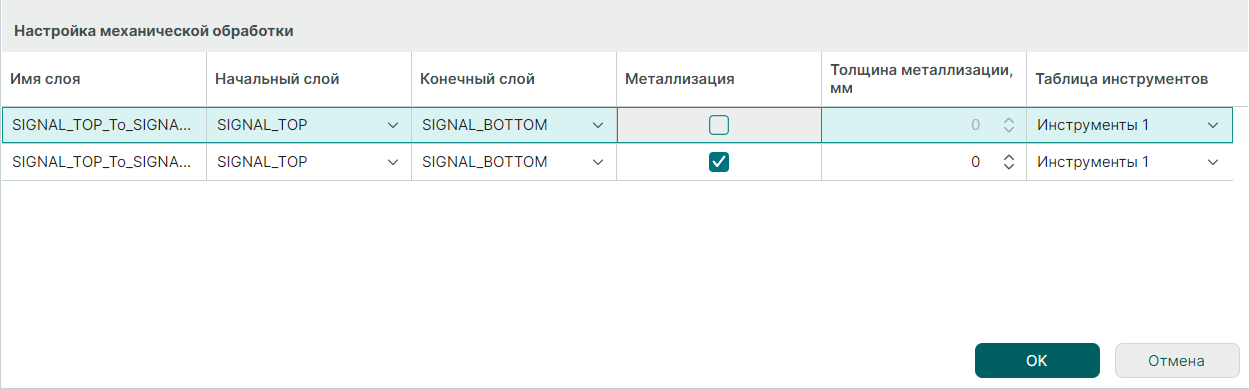

Рис. 3 Настройка механической обработки

Параметры слоя мех. обработки:

• «Имя слоя» – имя слоя, отображаемое в проекте. Изменение имени слоя доступно в области «Настройка слоёв».

• «Начальный слой» – начальный слой работы инструмента механической обработки. Выбор осуществляется из выпадающего меню.

• «Конечный слой» – конечный слой работы инструмента механической обработки. Выбор осуществляется из выпадающего меню.
• «Металлизация» – при установке данного флага отверстия, создаваемые инструментом механической обработки, будут металлизированы (соединение проводящих слоев).
• «Толщина металлизации, мм» – значение толщины металлизации. Ввод значения доступен при установленном флаге «Металлизация».
• «Таблица инструментов» – таблица используемых инструментов механической обработки. Выбор осуществляется из выпадающего списка. Если на слое механической обработки размещены объекты, то выбор другой таблицы инструментов недоступен. Описание процедуры создания таблицы инструментов представлено в разделе Создание таблицы инструментов.

Примечание! Размещение новых объектов на механических слоях без созданной «Таблицы инструментов» невозможно.
