Настройка отображения слоев

Отображение слоев настраивается с помощью функциональной панели «Слои», см. Рис. 1.

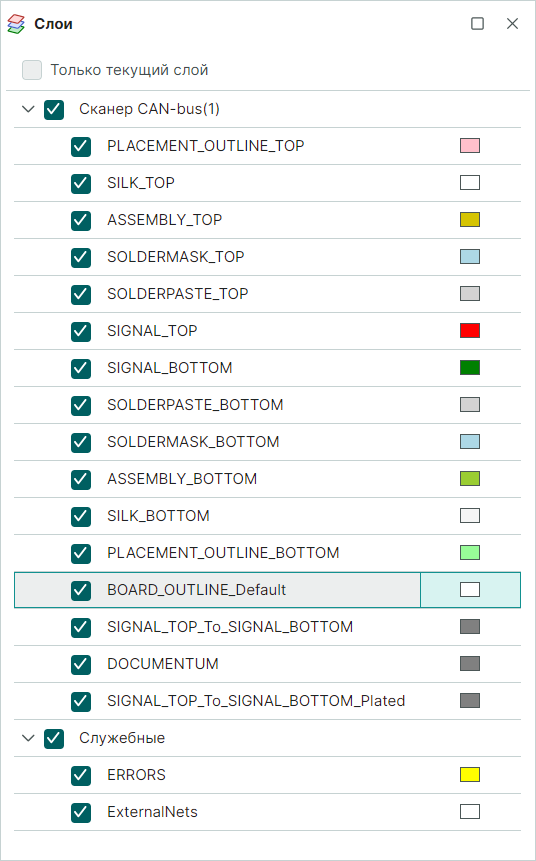

Рис. 1 Функциональная панель «Слои»

Функциональность панели позволяет включать или исключать из списка отображаемых слоев как целую группу слоев, так и отдельные слои. Для включения всей группы в список отображаемых слоев необходимо поставить флажок в поле, расположенное слева от названия группы, см. Рис. 2.

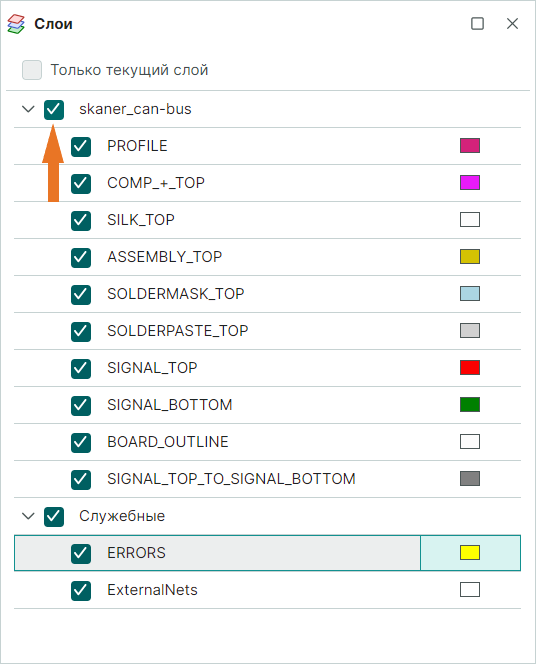

Рис. 2 Включение отображения для группы слоев

Чтобы включить в список отображаемых слоев отдельный слой необходимо открыть группу, нажав на иконку , расположенную слева от названия группы и поставить флаг в поле, расположенное слева от названия слоя. При этом название группы будет отмечено символом , указывающим, что отображается только часть группы, см. Рис. 3.

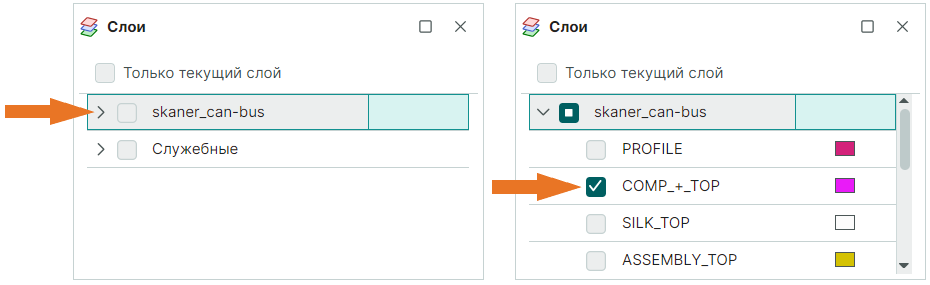

Рис. 3 Формирование списка отображаемых слоев

В правой части панели «Слои» показаны цвета, которыми в редакторе отображаются объекты, расположенные на том или ином слое. Для изменения цвета нажмите на прямоугольник и в выпадающем меню выберите цвет, см. Рис. 4.

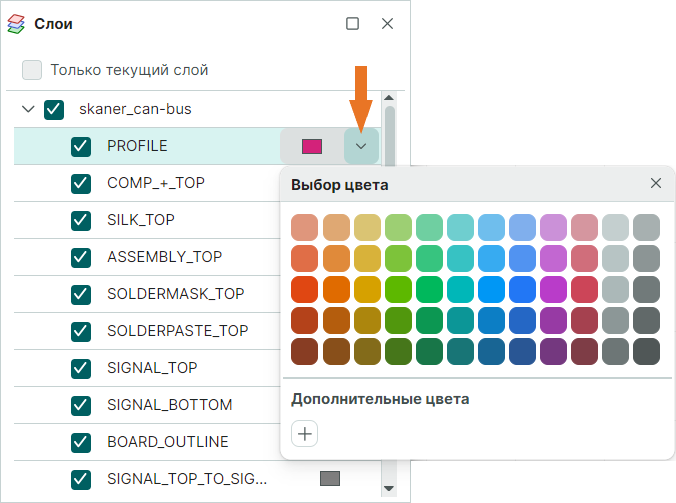

Рис. 4 Отображение доступных цветов
