Настройка отображения слоев

Редактор печатных плат позволяет выстроить работу с группами слоев так, что информация по выбранным слоям будет отображаться в текущий момент, в то время как информация по другим слоям будет скрыта.
Группы слоев формируются для каждого проекта в индивидуальном порядке в конфигураторе набора слоев и переходных отверстий. Отображение слоев настраивается с помощью функциональной панели «Слои», см. Рис. 1.

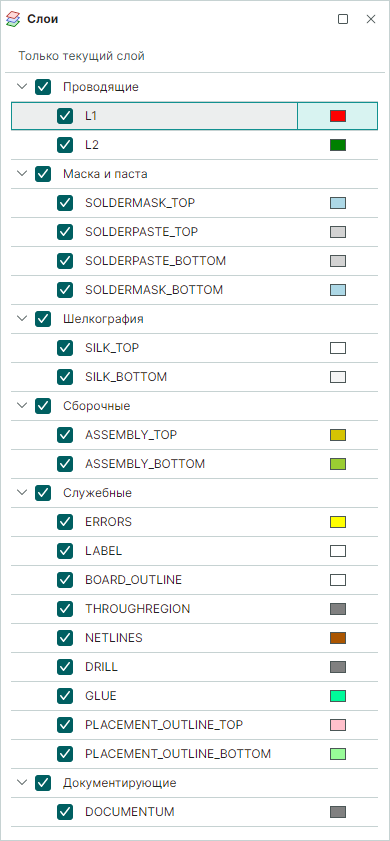

Рис. 1 Функциональная панель «Слои»

Включение и отключение слоев в панели «Слои» управляет отображением слоев в графическом редакторе платы.
Для включения всей группы в список отображаемых слоев поставить флаг в чек-бокс, расположенном слева от названия группы, см. Рис. 2.
Чтобы включить в список отображаемых слоев отдельный слой, необходимо раскрыть группу и поставить флаг в чек-боксе, расположенном слева от названия слоя. При этом название группы будет отмечено символом , указывающим, что отображается только часть слоев группы.

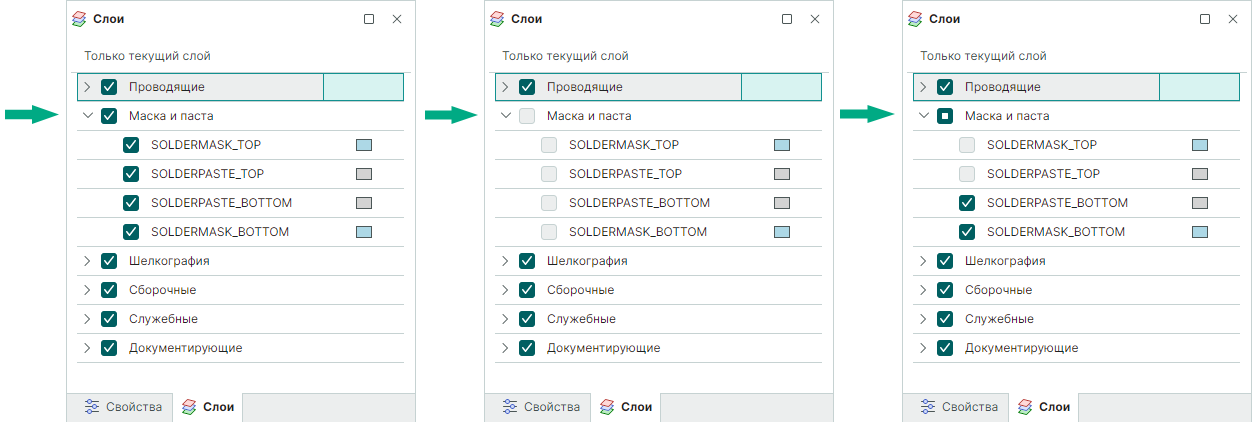

Рис. 2 Формирование списка отображаемых слоев

Все отображаемые слои текущей платы являются активными слоями. Слой, на котором осуществляется работа в данный момент, называется текущим слоем.
В правой части панели «Слои» показаны цвета, которыми в редакторе отображаются объекты, расположенные на этом слое. Цвета для слоев назначаются с помощью цветовых схем, настройка которых осуществляется в «Стандарты» → «Шаблоны слоев платы» или в конфигураторе набора слоев и переходных отверстий.
