Настройка правил платы (DRC)

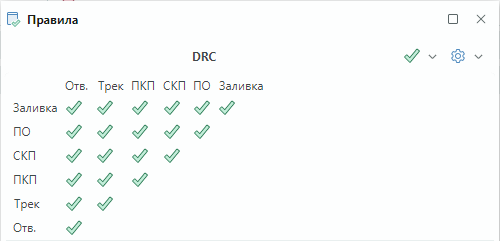

Выбор типа DRC проверки осуществляется в поле «DRC», см. Рис. 1.

Рис. 1 Поле отображения объектов платы для задания правил

В данном поле в матричном виде представлены объекты платы, для которых устанавливаются правила. Переключение между значениями правила выполняется по клику на значке.

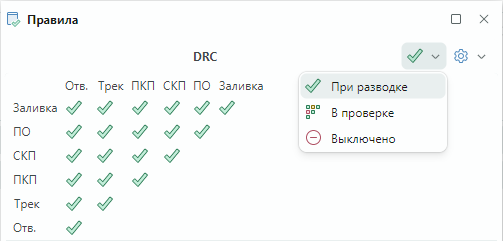

Для переключения всех правил используйте выпадающее меню «Задать все параметры», см. Рис. 2

Рис. 2 Задать все параметры

Для каждого правила может быть установлено одно из следующих значений, которое задает режим контроля данного правила:

• Проверять правило в составе динамической проверки и отложенной проверки. Обозначается значком ;
• Проверять правило в составе отложенной проверки. Обозначается значком ;
• Не проверять правило. Обозначается значком .

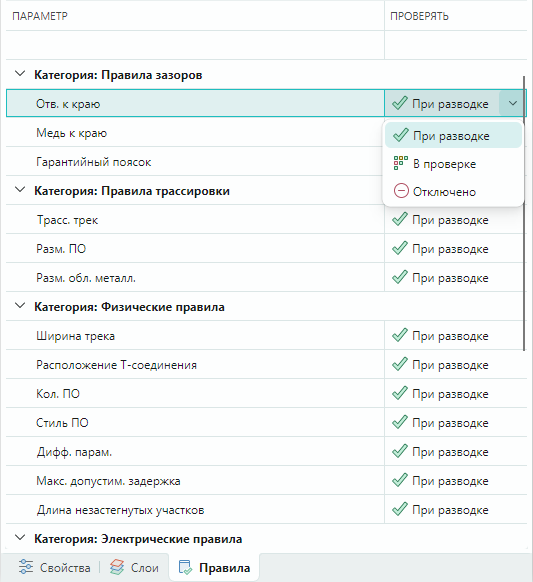

На Рис. 3 представлено поле для настройки режима контроля проверки платы.

Рис. 3 Выбор режима проверки правил для объектов платы

Возможные режимы проверки правил:

• Проверять правило непосредственно при разводке платы. Обозначается значком ;
• Проверять правило в составе отложенной проверки. Обозначается значком ;
• Проверка правила отключена. Обозначается значком .
