Настройка правил схемы (ERC)

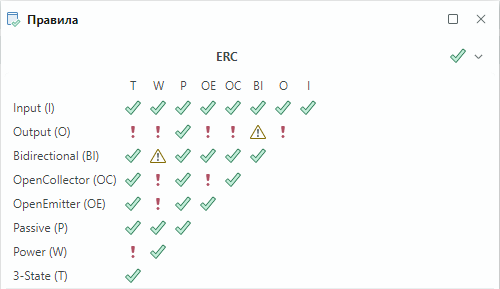

Выбор типа ERC проверки осуществляется в поле «ERC», см. Рис. 1. В данном поле представлены разные типы контактов в матричном виде. Переключение между значениями правила выполняется по клику на значке.

Рис. 1 Поле отображения типов контактов для задания правил

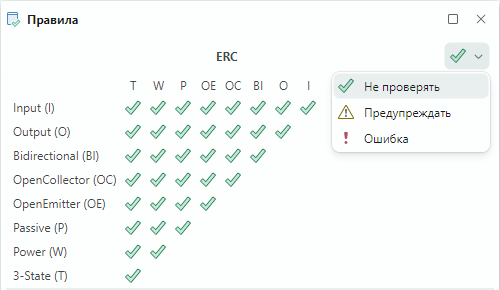

Для переключения всех правил используйте выпадающее меню «Задать все параметры», см. Рис. 2

Рис. 2 Задать все параметры

Для каждого правила может быть установлено одно из следующих значений, которое задает режим контроля данного правила:

• Не проверять — Соединение разрешено.
• Предупреждать — Соединение вызывает предупреждение.
• Ошибка — Соединение вызывает ошибку.

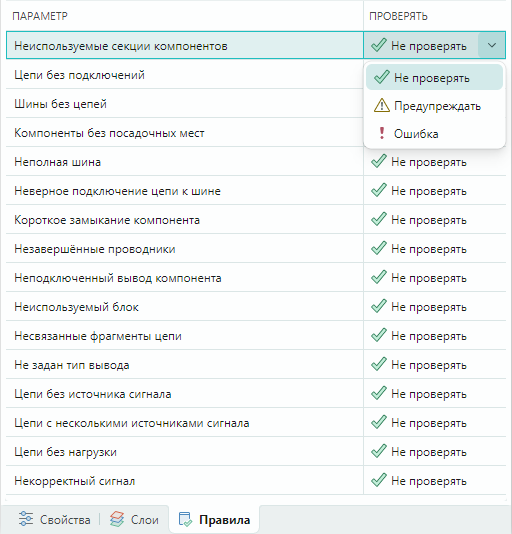

На Рис. 3 представлено поле для настройки режима контроля отложенной проверки схемы.

Рис. 3 Поле настройки режимов ERC проверки

Возможные режимы проверки правил:

• Не проверять — Правило не проверяется.
• Предупреждение — Выполнение условий правила вызывает предупреждение.
• Ошибка — Выполнение условий правила вызывает ошибку.
