Настройка слоёв

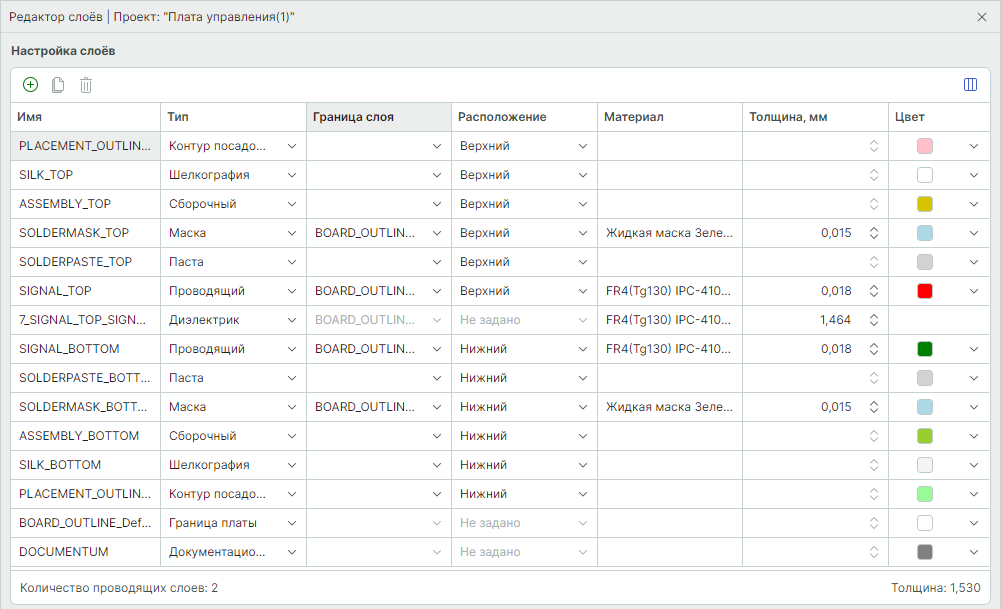

Список слоев текущего проекта производства отображается в области «Настройка слоёв», см. Рис. 1.

Рис. 1 Список слоев

Перемещение слоев осуществляется с помощью курсора мыши. Выделите слой нажатием левой кнопки мыши и, не отпуская левую кнопку мыши, переместите слой.

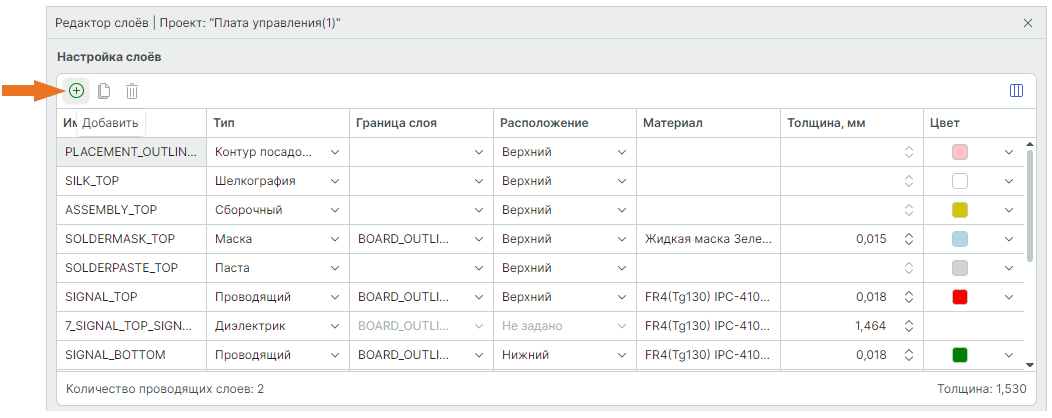

Создание нового слоя осуществляется нажатием на кнопку «Добавить», см. Рис. 2.

Рис. 2 Создание нового слоя

Для каждого слоя доступно изменение параметров.
Параметры слоев:

• «Имя» – имя слоя, отображаемое в проекте. Имя слоя вводится с клавиатуры.
• «Тип» – выбор типа слоя из выпадающего меню. Для слоев с типом «Мех. обработка» и «Диэлектрик» изменение типа слоя недоступно.
• «Граница слоя» – выбор границы для слоя из выпадающего меню. Выбор границы слоя доступен при наличии слоя с типом «Граница платы». Для слоев с выбранным типом «Граница платы», «Документационный», «Мех. обработка» и «Диэлектрик» изменение данного параметра недоступно.
• «Расположение» – выбор расположения слоя из выпадающего меню. Для слоев с типом «Проводящий» для выбора доступны варианты: «Верхний», «Внутренний», «Нижний» и «Не задано». Для слоев с типом «Маска», «Паста», «Сборочный», «Шелкография»  и «Контур посадочного места» для выбора доступны варианты: «Верхний», «Нижний» и «Не задано». Для слоев с выбранным типом «Границы платы», «Документационный», «Диэлектрик» и «Мех. обработка» изменение данного параметра недоступно.
• «Материал» – текстовое поле для ввода названия материала слоя. Название вводится с клавиатуры. Ввод значения доступен для слоев с типом «Проводящий», «Маска» и «Диэлектрик».
• «Толщина, мм» – поле для ввода толщины слоя. Ввод значения доступен для слоев с типом «Проводящий», «Маска» и «Диэлектрик».
• «Цвет» – выбор цвета из выпадающего меню. Объекты слоя будут отображаться в соответствии с выбранным цветом слоя. Для слоя с типом «Диэлектрик» выбор цвета недоступен.
