Настройки режима «TopoR»

При выборе в главном меню «TopoR» → «Настройки TopoR...» отображается вложенная часть меню с опциями, см. Рис. 1.

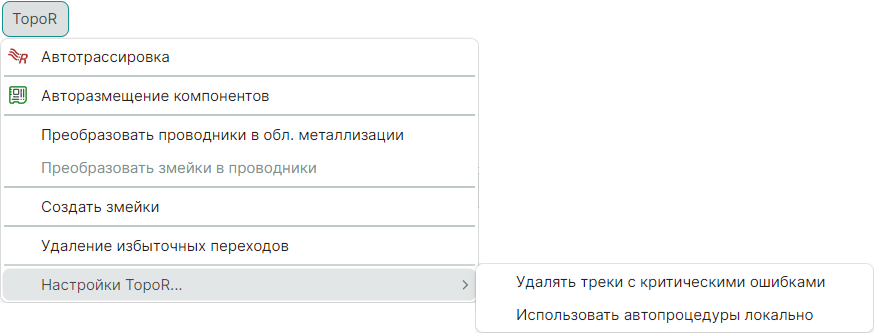

Рис. 1 Настройки TopoR

Выбор опции «Удалять треки с критическими ошибками» позволяет после активации автопроцедуры расчета формы проводников для устранения конфликтов у проводников с критическими ошибками автоматически удалять проводник, пересекающий проводник/проводники чужой цепи, или удалять проводник, пересекающий прямоугольный контакт. Данную опцию можно использовать как после автотрассировки, так и в процессе ручной трассировки.
Выбор опции «Использовать автопроцедуры локально» позволяет выполнять автопроцедуры на выделенных объектах при выделении их на печатной плате перед запуском автопроцедуры.

Важно! Опция «Использовать автопроцедуры локально» не распространяется на автопроцедуру подвижки компонентов.

Примечание! Отключение опции производится повторным выбором опции.
