Настройки системы¶
Доступ к настройкам системы выполняется через главное меню «Файл» → «Настройки», см. Рис. 1.

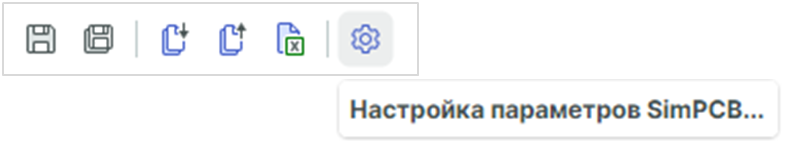

Также переход к настройкам редактора возможен с помощью панели инструментов, для перехода нажмите кнопку «Настройка параметров SimPCB...», см. Рис. 2.

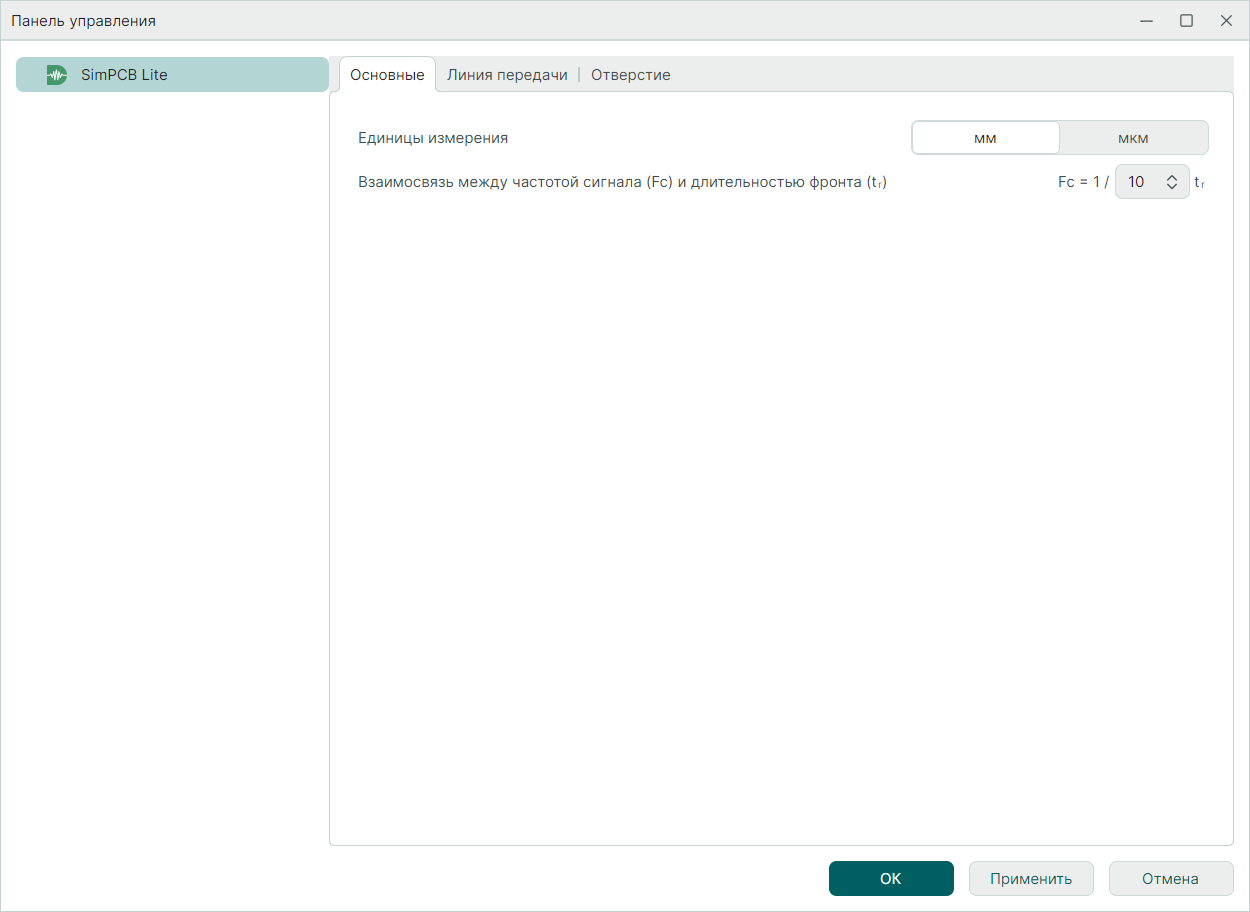

Состав настроек отображается в отдельном окне «Панель управления». Настройки системы анализа целостности сигналов SimPCB Lite сгруппированы во вкладки: «Основные», «Линия передачи», «Отверстие», см. Рис. 3.
Вкладка «Основные»
Доступные настройки на вкладке «Основные», см. Рис. 3:
- «Единицы измерения» – выбор единиц измерения с помощью переключателя (миллиметры или микрометры).
- «Взаимосвязь между частотой сигнала (Fc) и длительностью фронта (tr)» – определение соотношения между частотой сигнала и длительностью фронта для расчетов с учетом частоты. Данное соотношение задействовано в расчетах типов: «Частотный анализ», «S-параметры», «Перекрестные помехи».
Примечание! В списке параметров частота сигнала и длительность фронта имеют графическое отображение взаимосвязи, при изменении любого из параметров второй пересчитывается автоматически, см. Рис. 4.

Вкладка «Линия передачи»

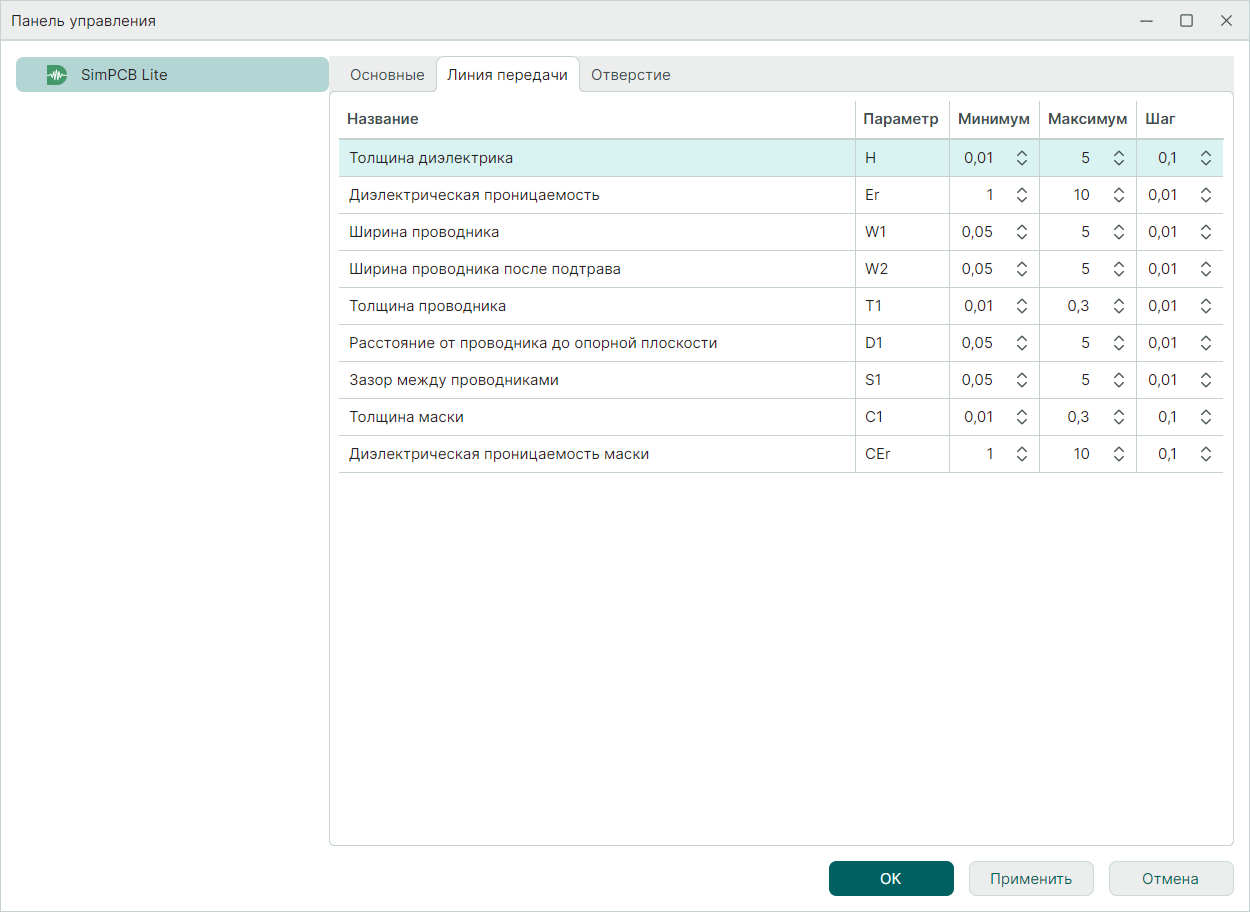

На вкладке «Линия передачи» в табличном виде представлены, см. Рис. 4:
- параметры линии передачи;
- условные обозначения параметров линии передачи;
- диапазон (минимум, максимум), в котором производится поиск решения при обратном расчете, может быть отредактирован;

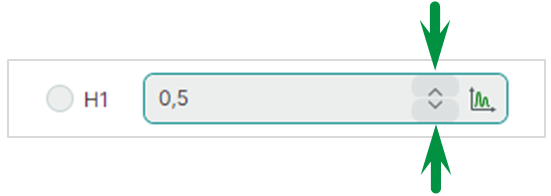

- шаг изменения параметра при определении значения с помощью кнопок, см. Рис. 5:
Вкладка «Отверстие»
На вкладке «Отверстие» в табличном виде представлены, см. Рис. 6:
- параметры отверстия;
-
условные обозначения параметров;
-
диапазон (минимум, максимум), в котором производится поиск решения при обратном расчете, может быть отредактирован;
-
шаг изменения параметра при определении значения с помощью кнопок.
Важно! Определение диапазона значений изменения параметров линии передачи и переходного отверстия необходимо для проведения обратных расчетов и обеспечения высокой скорости математических операций.
