Настройки вкладки «Параметрический анализ»

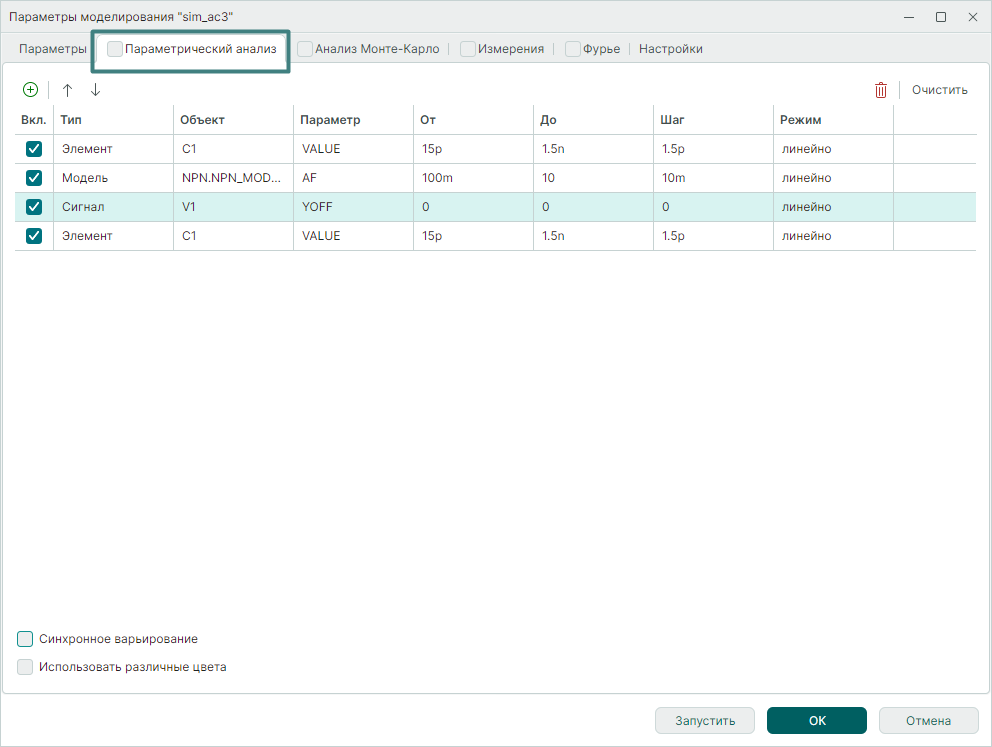

Окно формы настройки параметров параметрического анализа выглядит следующим образом, см. Рис. 1.

Рис. 1 Окно формы настройки параметров параметрического анализа

Подробнее описание параметров и инструментов приведено в Табл. 1.
Таблица 1 Описание параметров параметрического анализа.

Наименование/Символ	Описание	Значение по умолчанию
Переменные
Тип	Выбор компонента варьирования: - Элемент. Одиночный элемент схемы. - Модель. Параметр варьируется для тех элементов схемы с указанной моделью, для которых значение параметра не было отредактировано пользователем. Если на схеме задано значение параметра, отличное от дефолтного, то по данному параметру такой элемент следует варьировать как одиночный. - Сигнал. Параметр варьируется для всех источников схемы с указанным сигналом. - Глобальный параметр. Параметр, определённый с помощью команды .PARAM.	Элемент
Объект	Имя элемента, модели сигнала, глобального параметра.	С1
Параметр	Имя варьируемого входного параметра элемента, модели, сигнала.	VALUE
От	Начальная граница диапазона варьирования выбранного параметра.	15p
До	Конечная граница диапазона варьирования выбранного параметра.	1,5n
Шаг	Определяет: - величину максимального шага приращения варьируемого параметра для линейного способа его изменения; - число точек на декаду (октаву) при соответствующем выборе способа изменения варьируемого параметра; - точные значения варьируемого параметра, при которых будет сделан расчёт, если указан способ его изменения – списком.	1,5p
Режим	Линейно, декадами, октавами, списком.	линейно
Инструменты
	Добавление компонента.	-
	Перемещение между компонентами.	-
	Удаление выделенного строки.	-
	Удаление всех переменных.	-
Дополнительные условия
Синхронное варьирование	Запускает синхронное варьирование заданных параметров. При синхронном запуске число стартов расчёта равно минимальному числу запусков по каждому варьируемому параметру.	Выкл.
Использовать различные цвета	Включение этой опции приводит к отображению графиков, получающихся при параметрическом расчёте, случайными цветами для каждого запуска с отличающимся параметром. Если эта опция выключена, то для отображения графиков для каждого запуска с отличающимся параметром используется только тот цвет, который задан на вкладке Параметры.	Выкл.

По умолчанию варьирование нескольких заданных параметров осуществляется последовательно. При последовательном запуске общее число запусков параметрического расчёта определяется как произведение числа запусков по каждому варьируемому параметру.
Для проведения параметрического анализа схемы следует включить опцию «Параметрический анализ» в заголовке формы симуляции.
Запуск каждого расчёта схемы для текущего значения варьируемого параметра производится в отдельном потоке, таким образом, в параметрическом анализе схемы используются технологии параллельных вычислений и поддержка многоядерных систем.
