Натяжение трека

При трассировке печатной платы могут возникнуть случаи, когда трек проложен неоптимальным образом.
В Delta Design можно оптимизировать участок такого трека, пролегающего на одном слое.
Оптимизация подразумевает уменьшение длины участка за счет использования наименьших разрешенных значений зазоров (между элементами проводящего рисунка) и уменьшения общего количества сегментов трека.

Примечание! При натяжении трека начальные и конечные сегменты (подключения к контактным площадкам) не изменяются.

Инструмент «Натяжение треков» доступен для вызова из панели инструментов «Плата» и из встроенной панели инструментов, по умолчанию для данного действия назначена горячая клавиша «F5», см. Рис. 1.

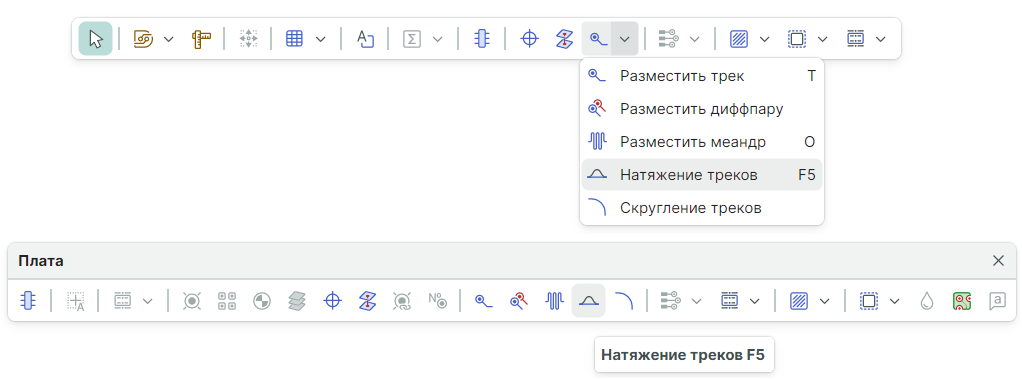

Рис. 1 Вызов инструмента «Натяжение треков» из панелей инструментов

Также вызов инструмента «Натяжение треков» доступен из контекстного меню, см.  Рис. 2.

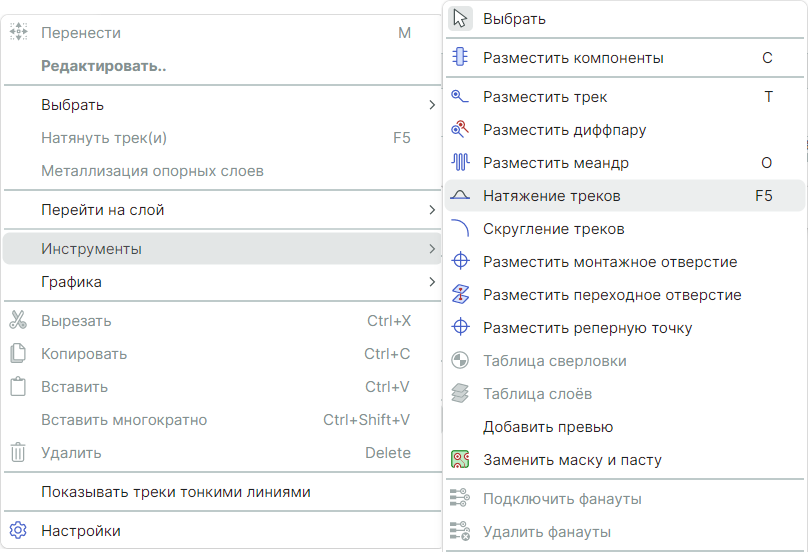

Рис. 2 Вызов инструмента «Натяжение треков» из контекстного меню

Основным способом работы данного инструмента является поочередное натяжение треков. Также доступно натяжение группы треков, когда треки выделены рамкой на текущем слое.
При выборе инструмента «Натяжение треков» в информационной строке появляется надпись – «Выберите трек для оптимизации его геометрии», а в панели «Свойства» отображаются следующие параметры:

• Удалять меандры при натяжении;
• Натяжение до заданной длины;
• Оптимизировать подключение трека;
• КП: контролировать;
• КП: только по осям;
• КП: под 45°;
• ПО: только по осям.

Примечание! Параметры «Натяжение до заданной длины» и «Оптимизировать подключение трека» являются взаимоисключающими.

Изменение и выбор данных параметров возможны в панели «Свойства» при активном инструменте «Натяжение треков», см. Рис. 3.

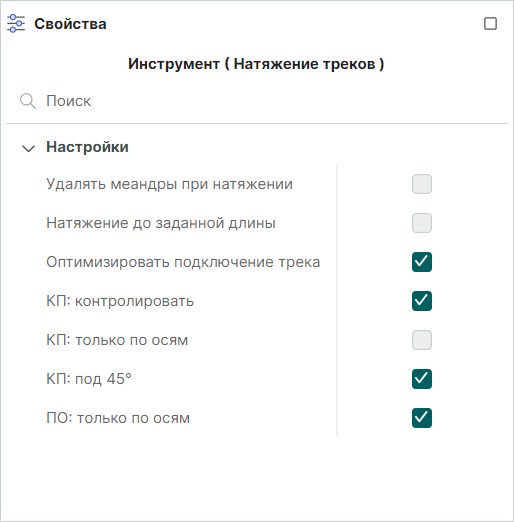

Рис. 3 Свойства инструмента «Натяжение треков»

Данный инструмент может быть применим к треку или группе треков, когда:

• Трек или группа треков выбраны – в данном случае при активации инструмента «Натяжение треков» произойдет натяжение трека(ов) с последующим завершением работы инструмента.
• Трек или группа треков не выбраны – в данном случае инструмент «Натяжение треков» будет применен при выборе того или иного трека пользователем. Инструмент остается активным и может применяться к последующим трекам, пока сеанс работы с ним не будет завершен пользователем.
