Навигация по цепям¶

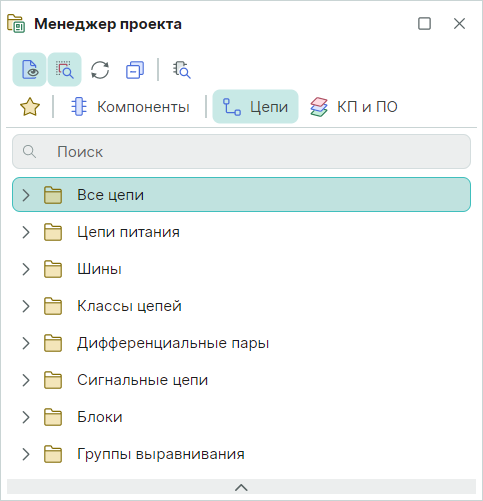

В разделе «Цепи» в «Менеджере проекта» отображаются следующие группы данных, см. Рис. 1:
- Все цепи – узел, в котором показаны все цепи проекта;
- Цепи питания – узел, в котором отображаются только цепи земли и питания;
- Шины – узел, в котором отображаются шины, созданные в проекте, и цепи, входящие в состав каждой шины;
- Классы цепей – узел, в котором отображаются классы цепей, объявленные в проекте, и цепи, входящие в каждый класс;
- Дифференциальные пары – узел, в котором отображаются созданные диффпары, и отдельные цепи, входящие в их состав;
- Сигнальные цепи – узел, в котором отображаются созданные сигналы;
- Блоки – узел, в котором отображаются цепи, созданные в рамках схемотехнических блоков (узел отображается, если проект содержит схемотехнические блоки).
- Группы выравнивания – узел, в котором отображаются созданные группы выравнивания.
Каждый узел можно разворачивать и получать доступ к конкретным цепям. Форма значка показывает вид отображения: «
» – группа развернута, «
» – группа свернута.

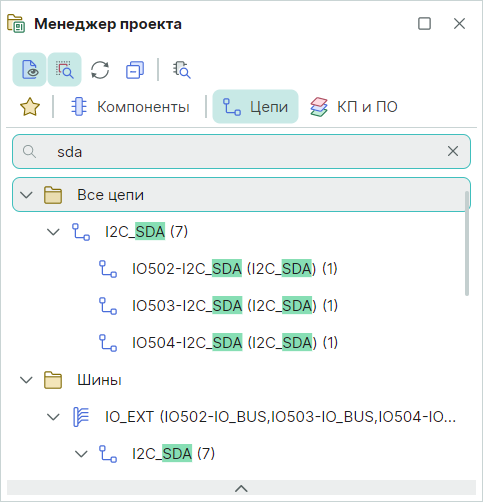

В верхней части панели расположена строка поиска, которая позволяет найти все цепи, в именах которых присутствует введенная последовательность символов, см. Рис. 2.
Панель «Менеджер проекта» предоставляет для работы с цепями следующие возможности, которые доступны с помощью контекстного меню, см. Рис. 3:
- Показать цепь на схеме;
- Показать цепь на плате;
- Включить/исключить цепь в состав сигнальной цепи;
- Подсветить/снять особый цвет для отображения элементов проводящего рисунка, соответствующие цепи;
- Включить/исключить цепь в состав одного из классов цепей, объявленных в проекте;
- Просмотреть свойства цепи.

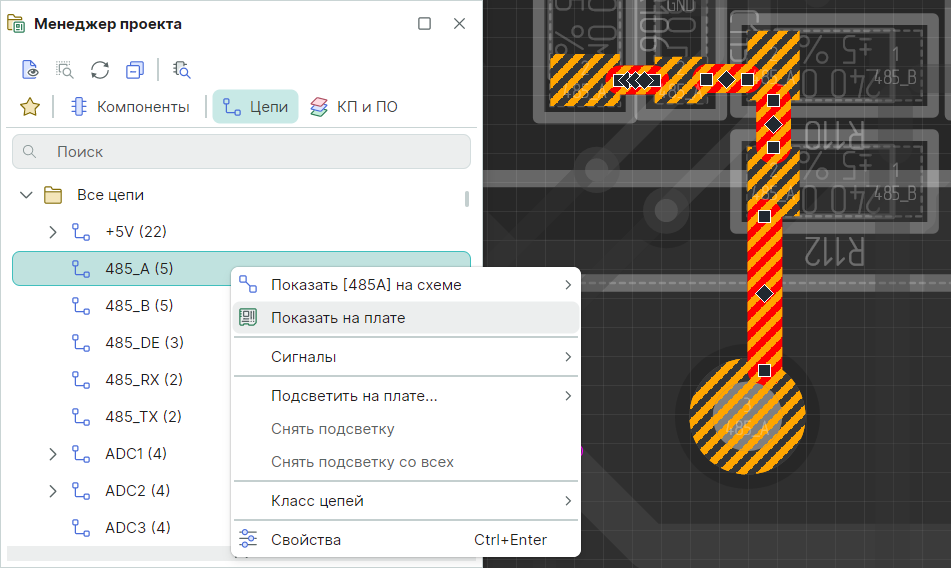

Для перехода к цепи на плате выберите цепь и воспользуйтесь пунктом контекстного меню «Показать на плате». В редакторе плат отобразится выбранная цепь, остальные элементы будут затемнены, см. Рис. 4.
В некоторых случаях бывает полезным назначить особый цвет для отображения цепи на плате. Для этого:

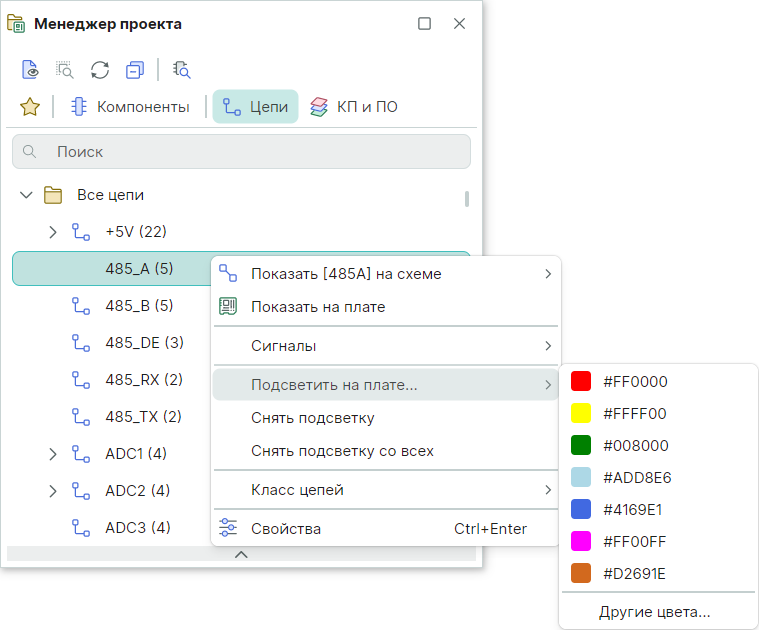

1. Выберите цепь в «Менеджере проекта» и воспользуйтесь пунктом контекстного меню «Подсветить на плате», см. Рис. 5.
Примечание! Команда «Подсветить на плате» доступна в контекстном меню объектов печатной платы, которые могут быть подключены к цепи.

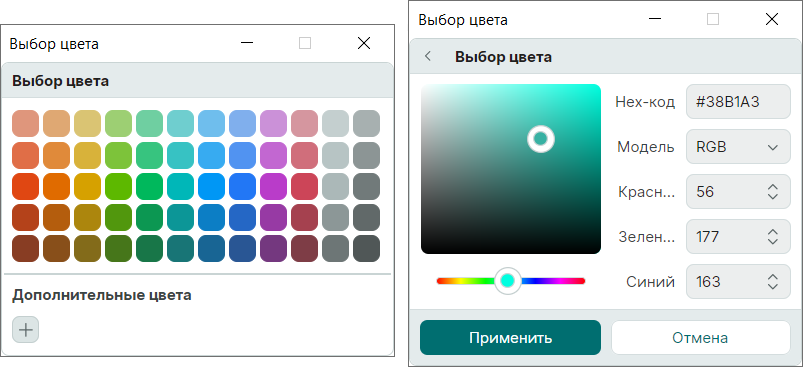

- Выберите цвет для отображения цепи из списка предложенных или используйте команду «Другие цвета», и в появившемся окне «Выбор цвета» определите необходимый цвет, см. Рис. 6.

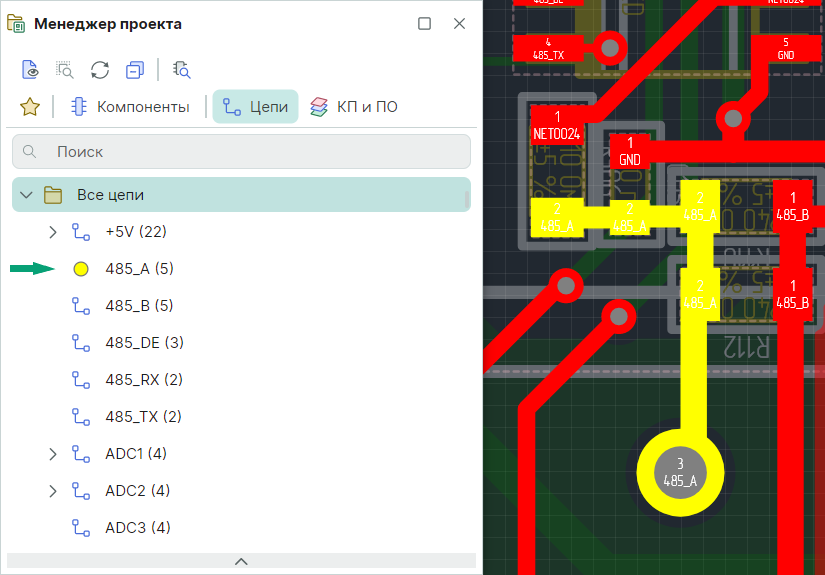

В редакторе печатных плат будет изменен цвет элементов проводящего рисунка, входящих в состав цепи, а в панели «Менеджер проекта» данная цепь будет обозначена значком выбранного цвета, см. Рис. 7.

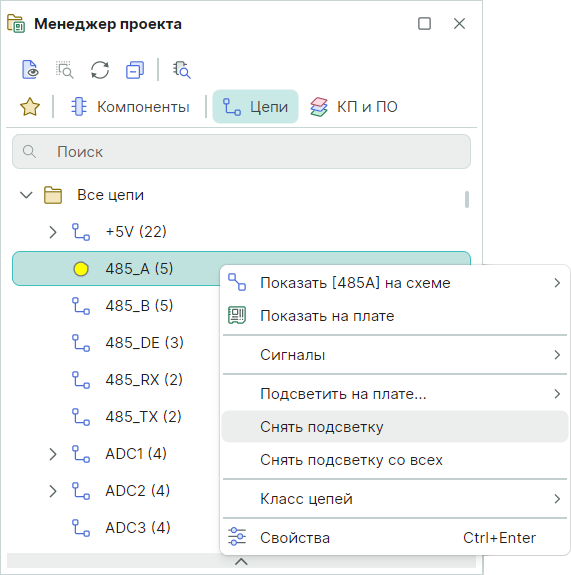

Особый цвет, назначенный для цепи, отменяется через панель «Менеджер проекта». Для этого выберите цепь, отмеченную цветовым значком, вызовите для нее контекстное меню и воспользуйтесь пунктом «Снять подсветку», см. Рис. 8.

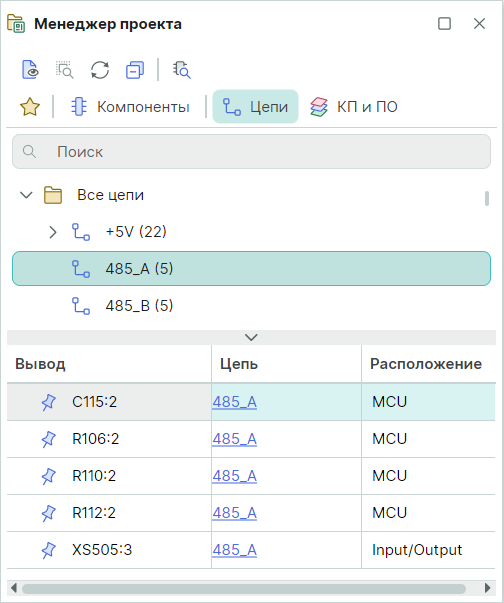

Каждый раз при выборе на панели «Менеджер проекта» какой-либо цепи в нижней части панели будут отображаться выводы компонентов, входящие в ее состав, см. Рис. 9. Выберите вывод, и «Менеджер проекта» перейдет к компоненту, которому принадлежит выбранный контакт.
Для цепей реализована возможность обратного перехода от проводящего рисунка на плате к соответствующей строке в панели «Менеджер проекта». Для этого выберите цепь (весь трек или сегмент), вызовите контекстное меню и воспользуйтесь пунктом «Показать в менеджере проекта», см. Рис. 10.
