Навигация по объектам платы

Во вкладке «КП и ПО» в «Менеджере проекта» отображаются следующие группы объектов, см. Рис. 1:

• Контактные площадки;
• Монтажные отверстия;
• Переходные отверстия;
• Реперные точки.

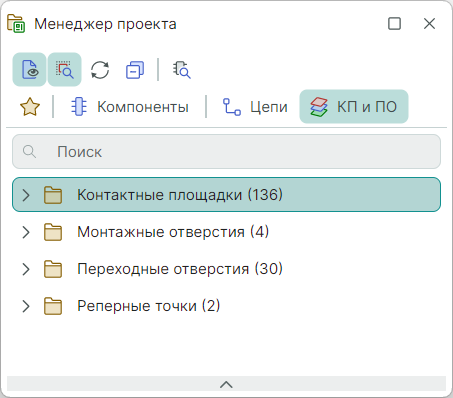

Рис. 1 Вкладка «КП и ПО» в панели «Менеджер проекта»

Каждый узел можно разворачивать и получать доступ к объекту или группе объектов одного стиля. Форма значка показывает вид отображения: «» – группа развернута, «» – группа свернута. Кроме того, каждый узел содержит информацию об общем количестве объектов каждого типа и количестве объектов одного типа, см. Рис. 2.

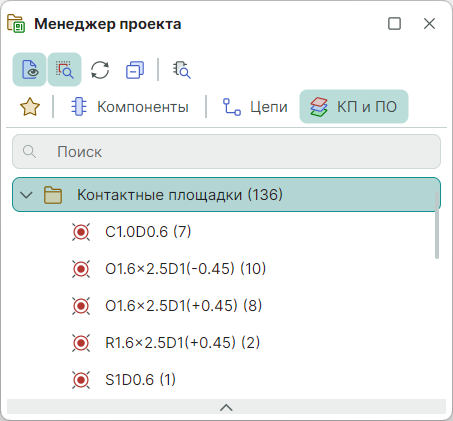

Рис. 2 Группы объектов внутри выбранного типа

В верхней части панели расположена строка поиска, которая позволяет найти все объекты, в именах которых присутствует введенная последовательность символов. Механизм выполнения поиска аналогичен поиску компонентов и цепей, см. Рис. 3.

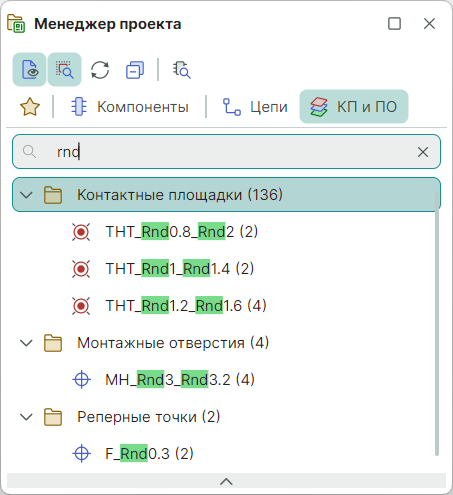

Рис. 3 Поиск объектов в панели «Менеджер проекта»

В нижней части панели отображаются сведения о выбранном объекте, указанные в редакторе контактных площадок, см. Рис. 4.

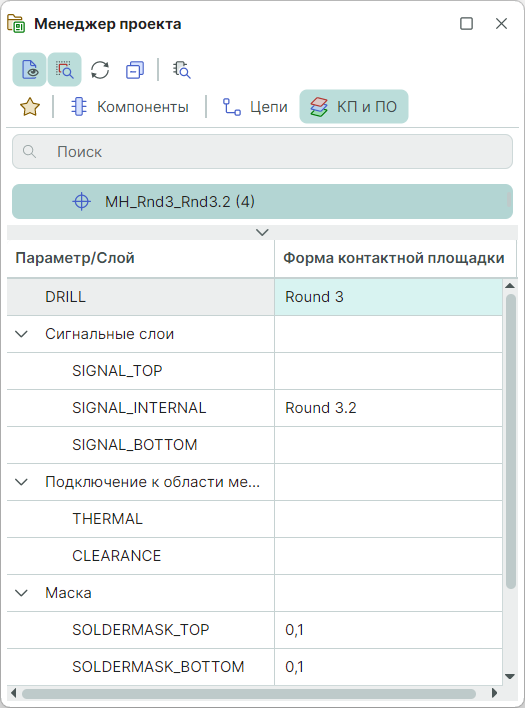

Рис. 4 Сведения о выбранном объекте

Панель «Менеджер проекта» с помощью контекстного меню предоставляет возможность перехода к нужному объекту или группе объектов на плате. В редакторе отобразятся выбранные объекты, остальные элементы будут затемнены, см. Рис. 5.

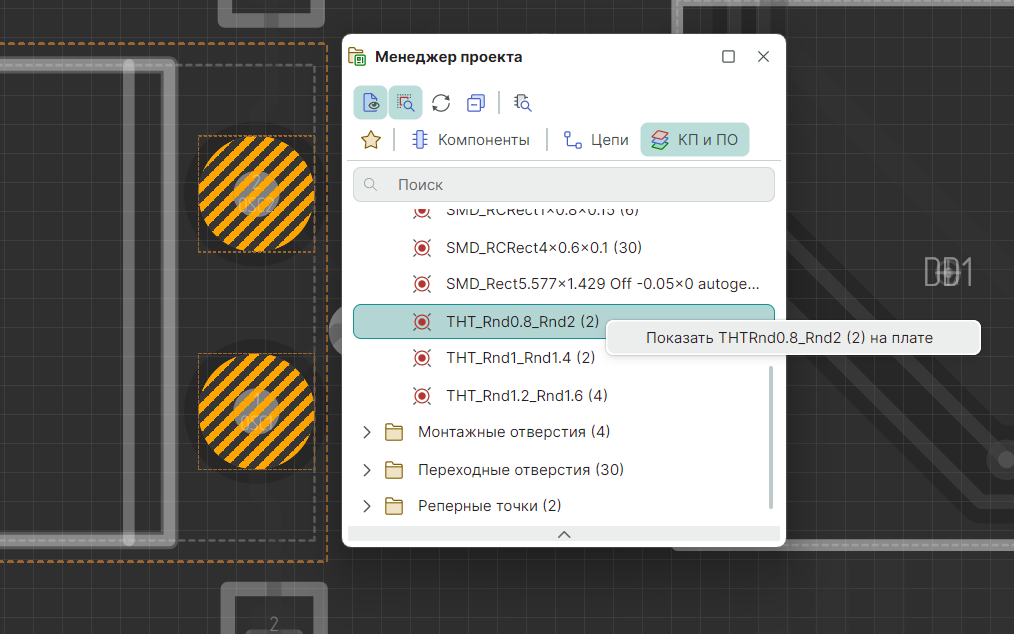

Рис. 5 Переход к расположению объекта на плате
