Назначение эквивалентности на плате¶
При наличии на плате компонента с функционально-эквивалентными выводами есть возможность поменять назначение цепи в процессе прокладки проводника к контакту группы эквивалентности.

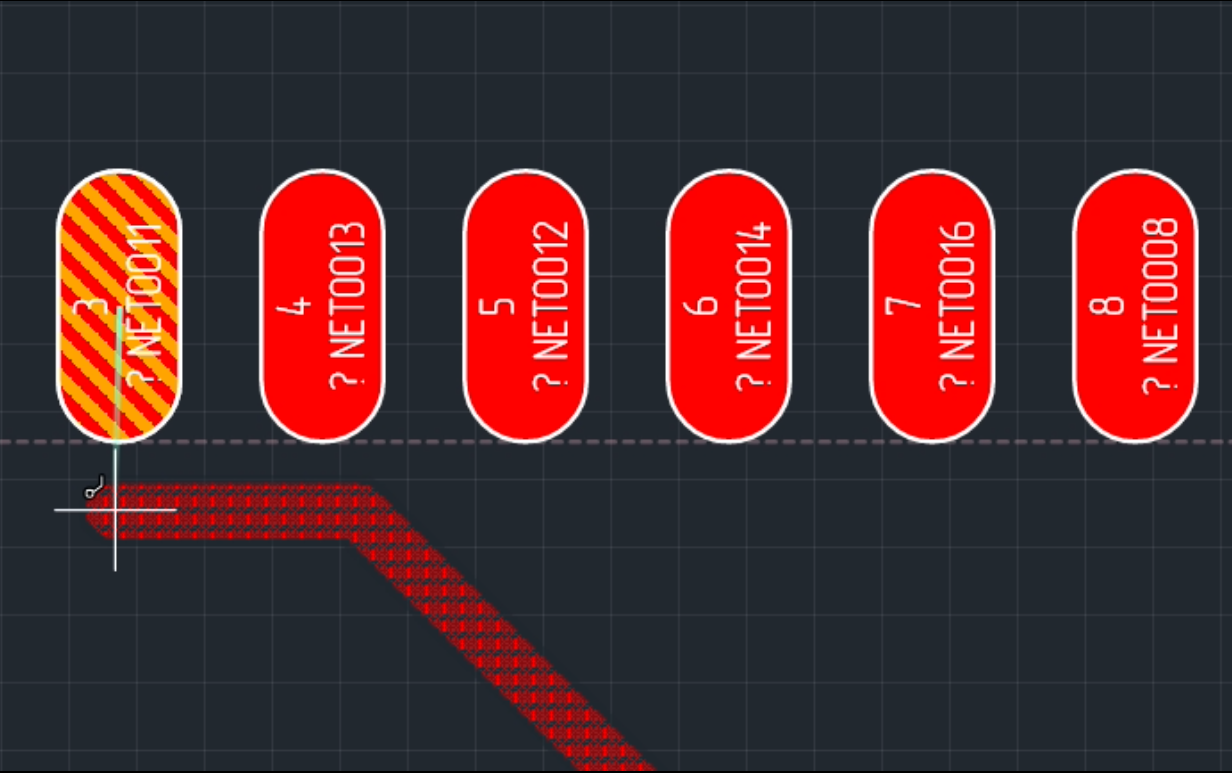

Используя инструмент прокладки трека, при старте с контактной площадки одного компонента отображается линия связи с контактной площадкой другого компонента, которая соответствует заданной на схеме цепи. В тоже самое время система подсвечивает контактные площадки, которые принадлежат той же группе, что и конечная контактная площадка. При наведении курсора (в режиме прокладки трека) на такую контактную площадку, система будет отображать возможное подключение к ней, см. Рис. 1.
Знак вопроса говорит о том, что цепь для данной контактной площадки не фиксирована и ее можно поменять.
Важно! При переназначении функционально-эквивалентных контактов схема (список цепей) меняется.

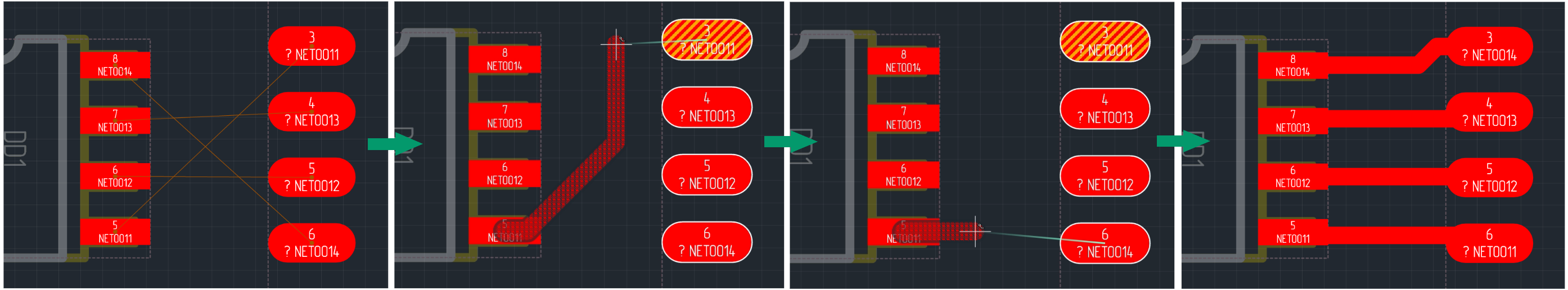

При трассировке компонента, имеющего эквивалентные контакты, алгоритм поиска путей (PathFinder) при перемещении трека к каждой контактной площадке система оценивает все контакты входящие в эквивалентную группу и перестраивает линию связи (NetLine) до ближайшего контакта, см. Рис. 2.
