Назначение эквивалентности в библиотеке

Если есть необходимость, чтобы библиотечный компонент при размещении на схему уже имел признаки эквивалентности, необходимо эти настройки сохранить в библиотечном компоненте.

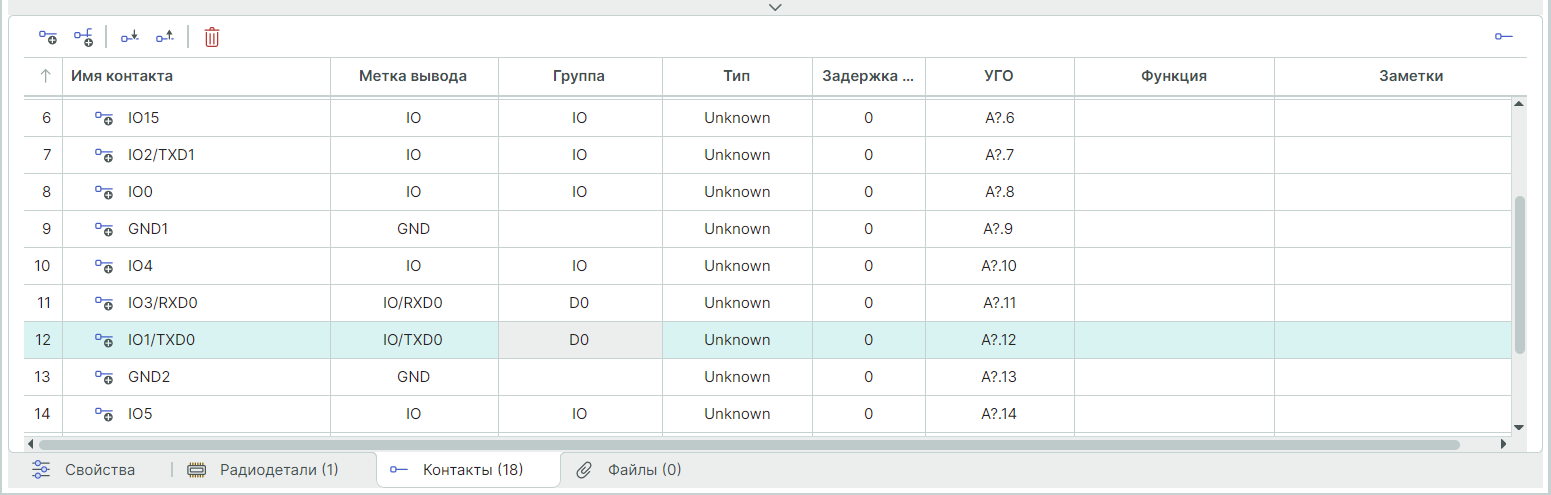

Группу можно задать, установив для выбранных выводов единый идентификатор (цифра/буква), см. Рис. 1.

Рис. 1 Назначение группы для эквивалентных выводов

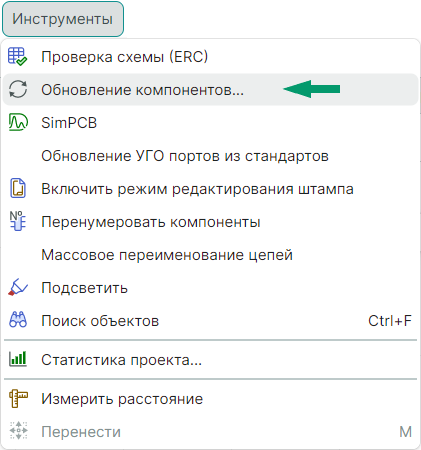

Если компонент уже был добавлен в проект, после внесения изменений в библиотечный компонент его необходимо актуализировать на схеме, выполнив процедуру обновления, см. Рис. 2.

Рис. 2 Обновление компонентов

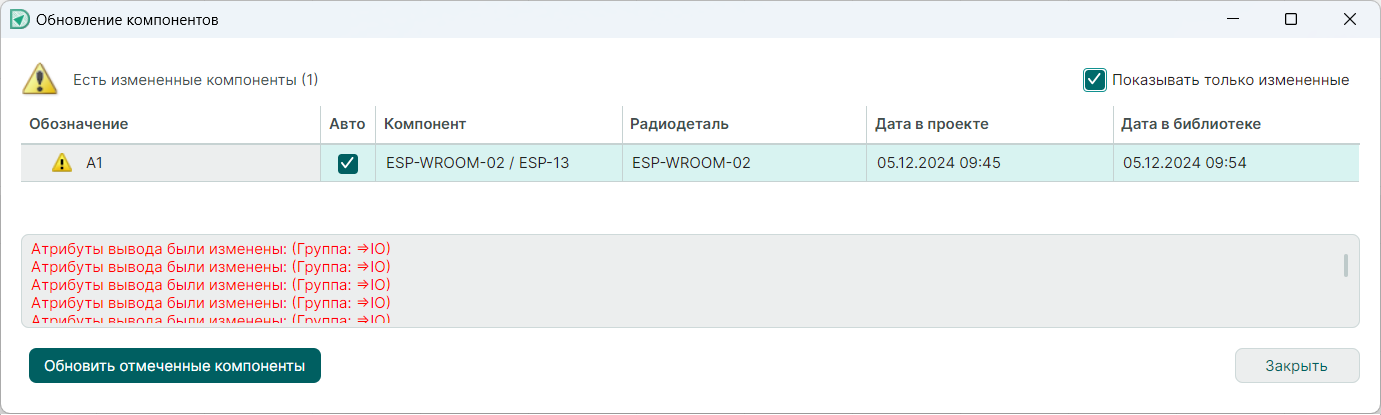

Окно обновления компонентов будет выглядеть следующим образом, см. Рис. 3.

Рис. 3 Окно обновления компонентов
