Выгрузка результатов

В системе SimPCB Lite существует возможность сохранения и использования выбранных моделей и полученных результатов, а также вывод результатов в файлы формата .XLSX.
Группа команд для сохранения и вывода результатов расчета линий передачи и переходных отверстий расположена в панели инструментов, см. Рис. 1.

Рис. 1 Панель инструментов

Для сохранения результатов используйте иконку . В окне проводника укажите место для сохранения файла.
Имя файла по умолчанию состоит из кодового обозначения модели, условного обозначения выбранного для расчета параметра и его рассчитанного значения, расширение сохраняемого файла соответствует типу расчета, см. Рис. 2.

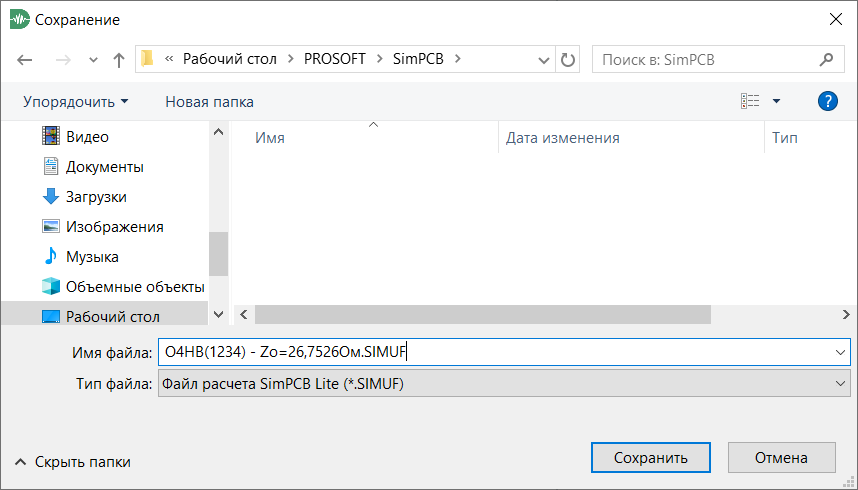

Рис. 2 Сохранение расчета

Для множественного расчета в наименовании файла будет указан диапазон значений рассчитанного и варьируемого параметров, см. Рис. 3.

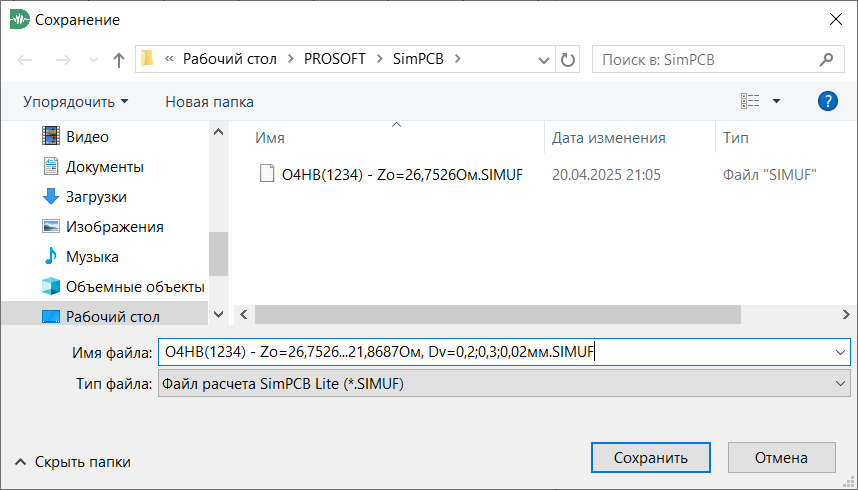

Рис. 3 Сохранение результатов множественного расчета

Загрузка файлов расчетов для просмотра и дальнейшей работы производится с помощью иконки . В окне проводника выберите нужный файл и примените команду «Открыть», см. Рис. 4.

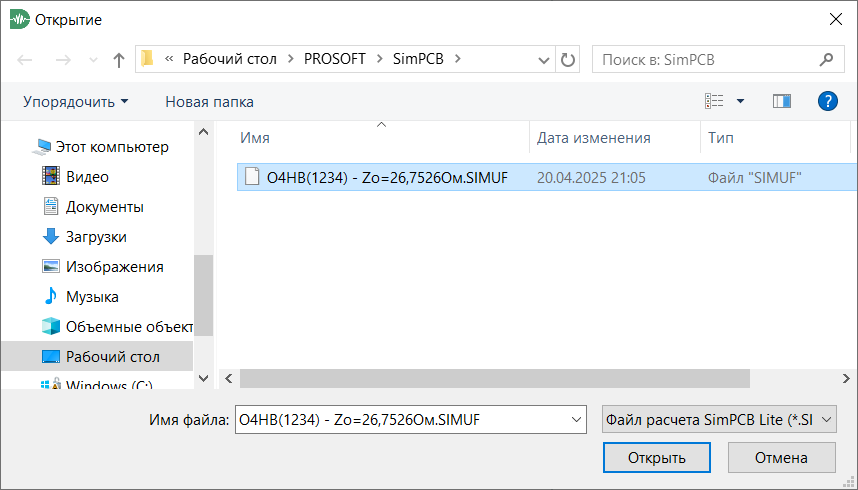

Рис. 4 Загрузка файлов расчетов

Вывод результатов расчета в файлы формата .XLSX производится аналогично действиям описанным выше с помощью иконки . Пример файла с рассчитанными первичными и вторичными параметрами ПО представлен на Рис. 5.

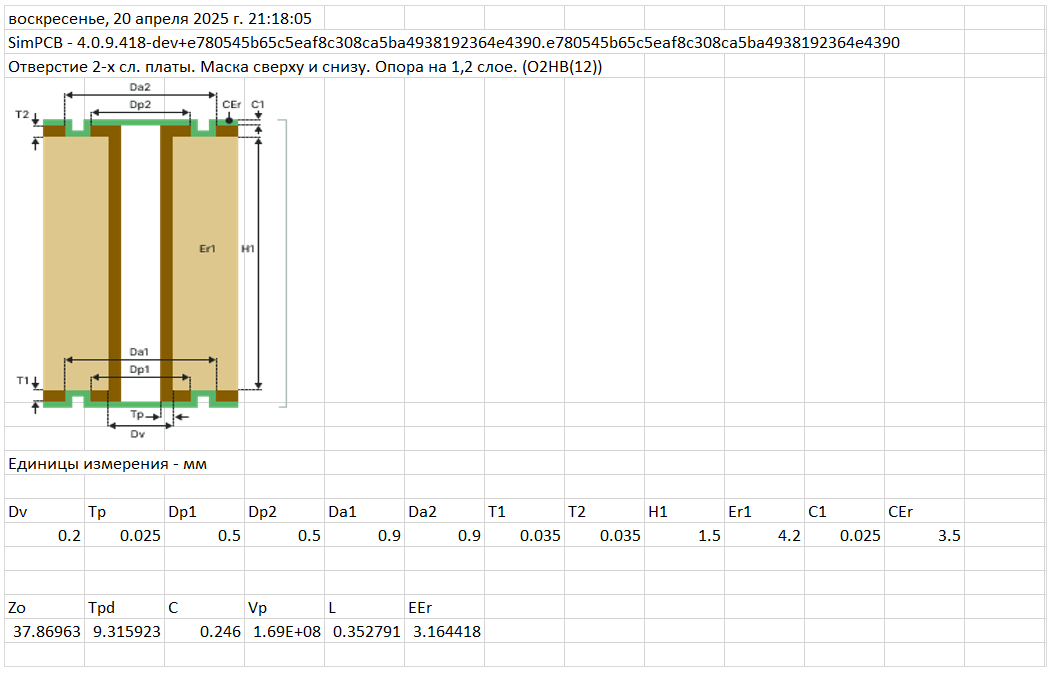

Рис. 5 Пример файла с результатами расчета
