Настройки калькулятора

Так как калькулятор импеданса реализован на основе системы моделирования целостности сигнала SimPCB, то его настройки – это фактически настройки параметров расчетов линий передачи всей системы SimPCB.
Вызов настроек производится из главного меню «Файл» → «Настройки», см. Рис. 1.

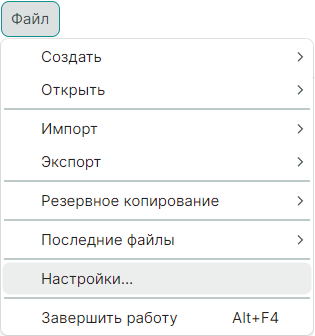

Рис. 1 Переход к настройкам системы

В окне «Панель управления» выберите раздел «SimPCB» → «Линия передачи».
В табличном виде представлены: список параметров, условные обозначения, минимальные и максимальные значения, в пределах которых определяется значение параметров под заданный импеданс. Определение диапазона минимальных и максимальных значений параметров необходимо для ограничения объемов расчетов и обеспечения высокой скорости математических операций, см. Рис. 2.

Рис. 2 Панель управления. Вкладка «Линия передачи»

Для колонок таблицы можно применить сортировку по возрастанию и убыванию, а также скрыть отображение нужной колонки, убрав флаг в чек-боксе в окне «Выбор колонки».
Переход в окно «Выбор колонки» возможен с помощью команды контекстного меню «Показать выбор колонок», см. Рис. 3.

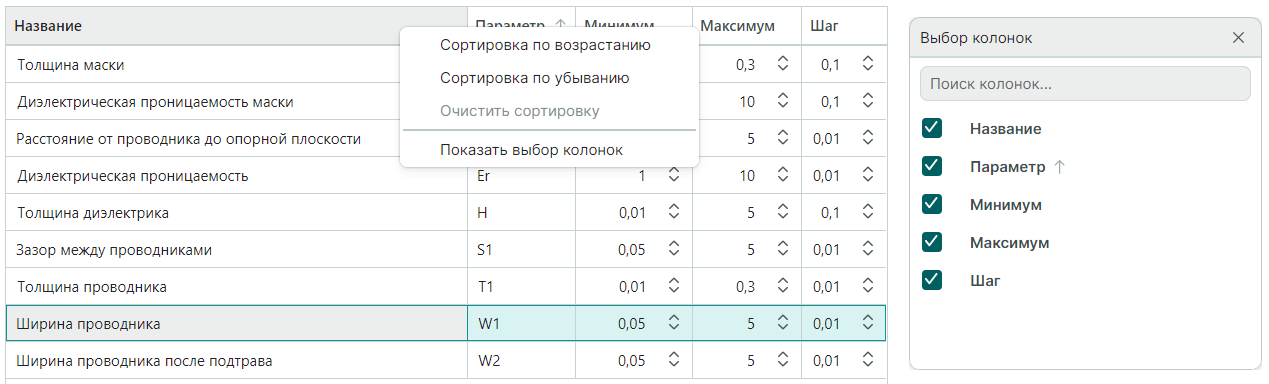

Рис. 3 Сортировка внутри колонок и выбор колонок
