Область просмотра¶
Область просмотра предоставляет подробное описание выбранной модели линии передачи: наименование модели, кодовое обозначение, изображение модели с условными обозначениями ключевых при моделировании параметров и пояснения к ним.
Наименование модели и параметров появляются во всплывающих подсказках при наведении курсора.

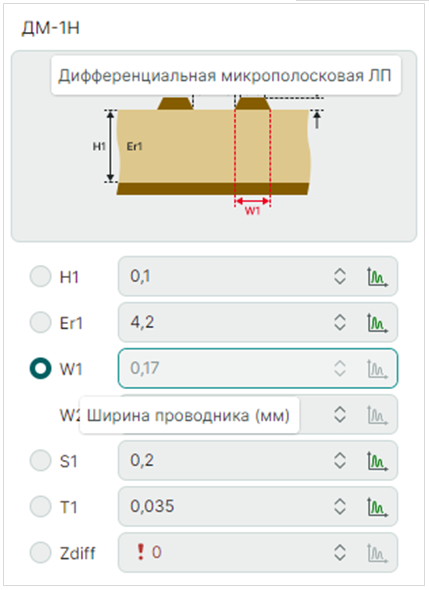

При редактировании параметра или выборе его в качестве изменяемой величины во множественном расчете условное обозначение параметра на модели будет выделено красным цветом, см. Рис. 1.
Для некоторых моделей линий передачи доступна опция «Перевернуть проводник».
Применение данной опции производится при установке флага в чек-боксе и позволяет определить положение ядра (основания диэлетрика) в модели печатной платы, см. Рис. 2.

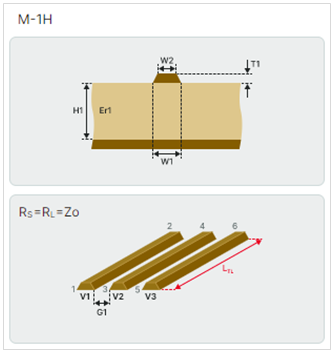

Для типа расчета «Перекрестные помехи» область просмотра включает отображение модели платы и линий передачи, см. Рис. 3.
