Обновление компонентов на схеме¶

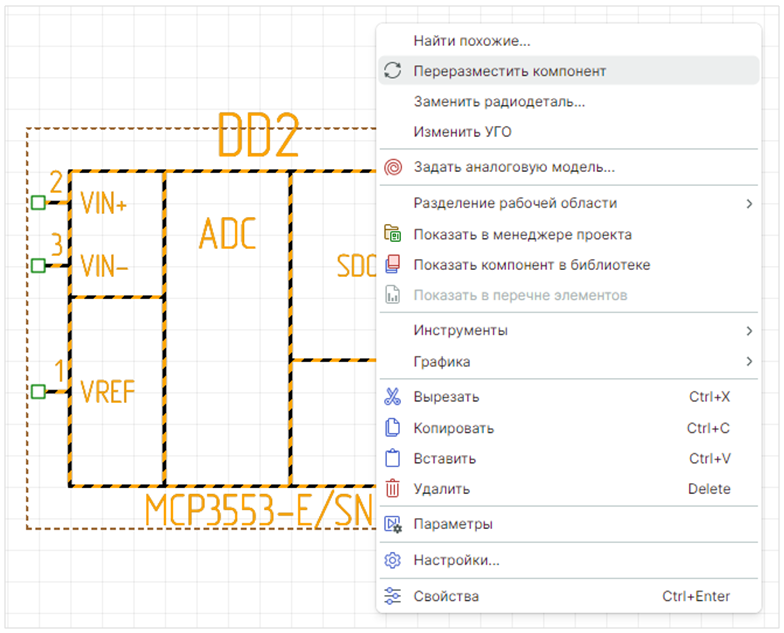

Если в библиотечный компонент были внесены изменения, то для обновления компонента на схеме используйте пункт «Переразместить компонент» в контекстном меню, см. Рис. 1.
Если в компонент в библиотеке не были внесены изменения по секциям и/или выводам, то на схеме положение компонента и целостность цепей изменены не будут. Если внесенные изменения затрагивали выводы и количество секций, компонент необходимо переразместить заново. Система сохранит целостность цепей, с которыми не были произведены никакие действия.
Важно! Если посадочное место компонента было размещено на плате, то при обновлении компонента оно будет удалено с платы и отобразится в списке неразмещенных посадочных мест в узле «Плата» панели «Менеджер проекта».
