Обновление таблицы сверловки в редакторе печатных плат

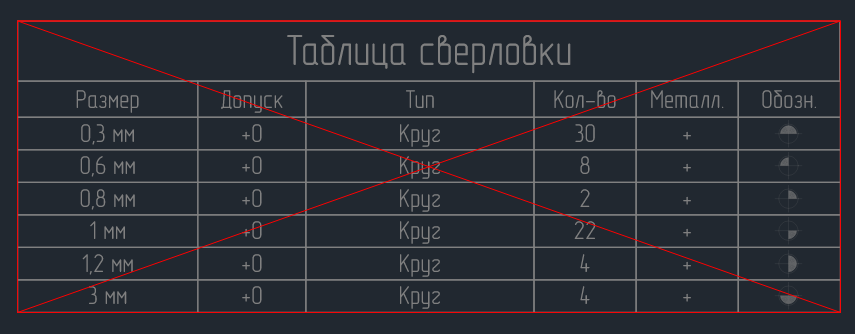

После размещения таблицы сверловки на плате производится динамическое отслеживание актуальности ее данных. При изменении стиля отверстий, количества отверстий и т.д. таблица сверловки с устаревшими данными будет обозначена красной рамкой с перекрестием, см. Рис. 1.

Рис. 1 Неактуальная таблица сверловки

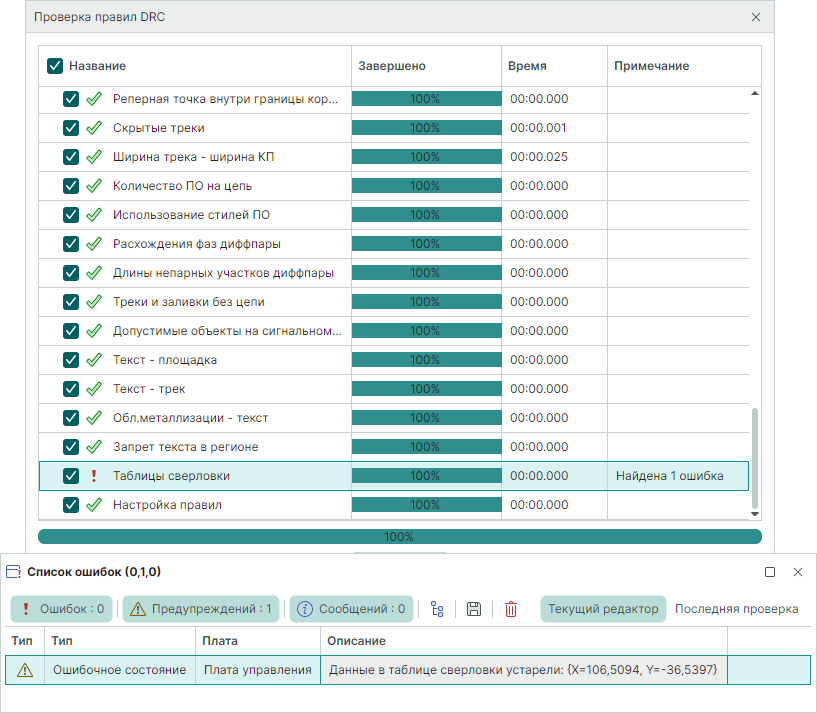

Неактуальные данные таблицы также будут отслежены в ходе DRC-проверки платы, а соответствующее предупреждение отображено в панели «Список ошибок». Подробное описание запуска DRC-проверки и работы с обнаруженными ошибками представлено в Руководстве пользователя "Редактор печатных плат" в разделе Отложенная проверка, см. Рис. 2.

Рис. 2 Проверка правил DRC

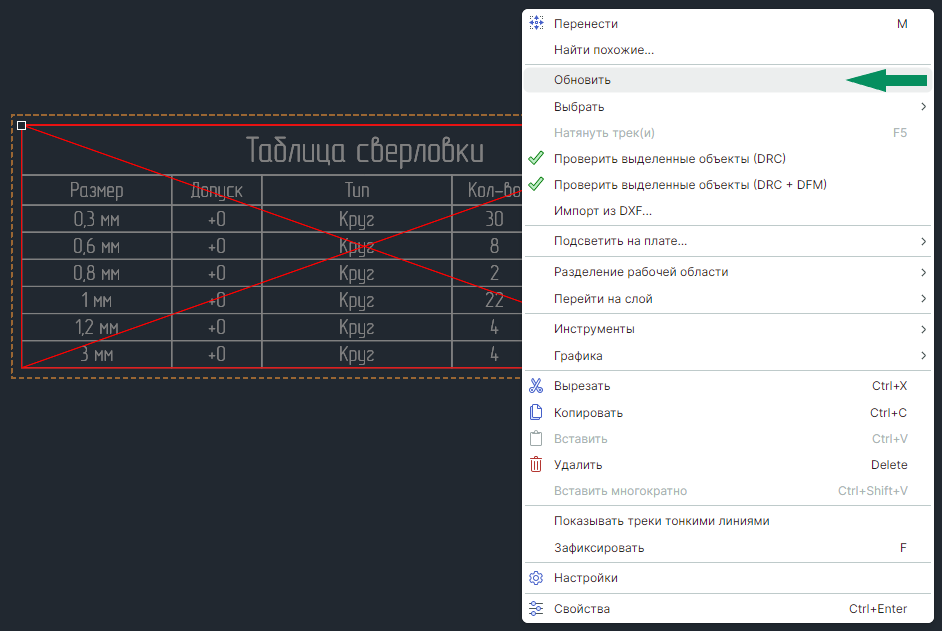

Для обновления данных таблицы сверловки (Рис. 3):

• Выберите таблицу в редакторе плат;
• В контекстном меню выберите команду «Обновить».

Рис. 3 Обновление данных таблицы сверловки
