Обозначения выводов

Вывод компонента может иметь различное обозначение, которое зависит от его функции.
В системе Delta Design доступны различные обозначения выводов, что позволяет избежать усложнения произвольной графики УГО.
Обозначения выводов задаются с помощью панели «Свойства», см. раздел Свойства выводов.
Обозначения выводов, которые доступны в системе Delta Design, приведены в Табл. 1.
В таблице в первом столбце указано наименование вывода, во втором столбце показано графическое обозначение данного вывода.
При создании вывода он по умолчанию обозначается как прямой статический вывод.
Таблица 1 Обозначение выводов компонента:

Наименование вывода	Обозначение
Прямой статический вход/выходRightStatic

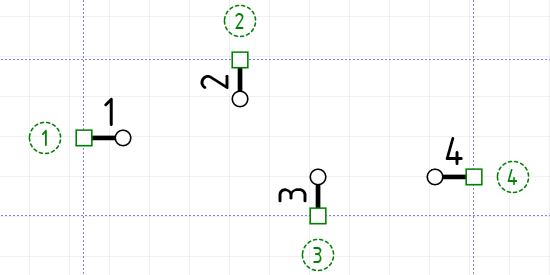

Инверсный статический вход/выходInverseStatic

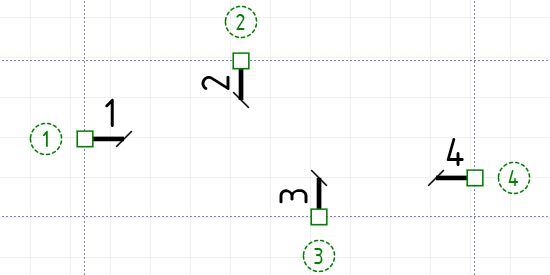

Прямой динамический вход/выходRightDynamic

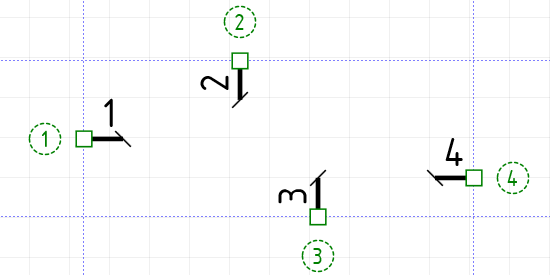

Инверсный динамический вход/выходInverseDynamic

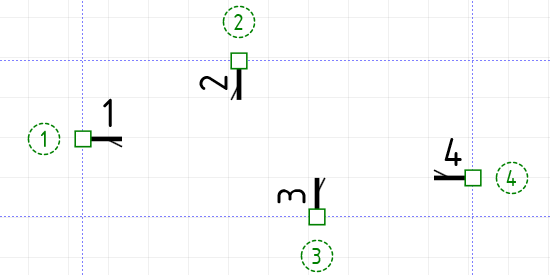

Статический вход с указанием полярностиPolarIn

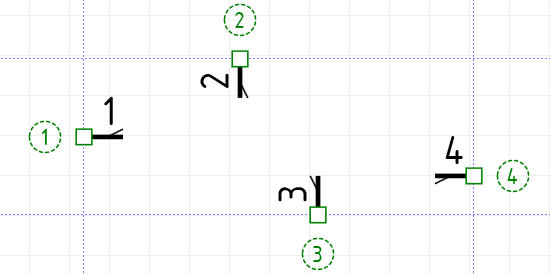

Статический выход с указанием полярностиPolarOut
Контакт, не несущий логической информацииNotLogical

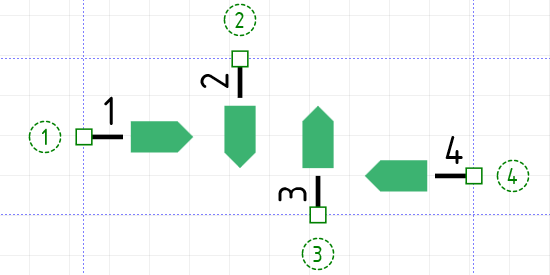

Вход блокаBlockIn

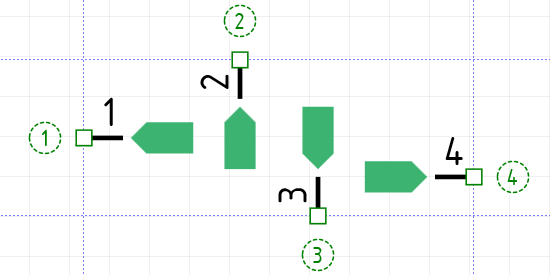

Выход блокаBlockOut

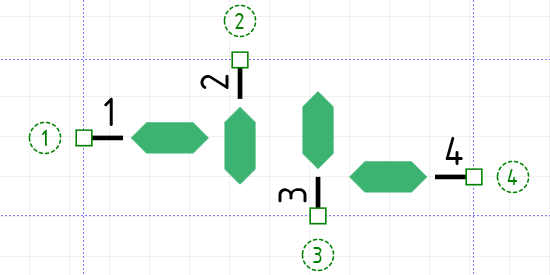

Вход/Выход блокаBlockInOut

Примечание! Входы и выходы блоков указываются непосредственно в УГО схемотехнических блоков и они недоступны для библиотечных компонентов.
