Общие сведения

Инструмент «Скругление треков» применяется постфактум на вершинах уже размещенных треков.
Радиус скругления вычисляется как произведение ширины трека и коэффициента, который задается в панели «Свойства» → «Радиус (к)».

Важно! В панели «Свойства» возможно задать максимальное значение радиуса – ограничение сверху для значения радиуса скругления, которое будет применено там, где это допустимо. В вершинах, где невозможно применить введенное значение, система автоматически рассчитает и применит допустимый радиус скругления.

Вызов инструмента доступен, см. Рис. 1:

• из панели инструментов «Плата»;
• из встроенной панели редактора;
• в главном меню «Инструменты» → «Меандр»;
• в контекстном меню «Инструменты» → «Разместить меандр».

Рис. 1 Вызов функции скругления треков

После активации инструмента наведете курсор на выбранную область, система отобразит вид допустимого скругления.

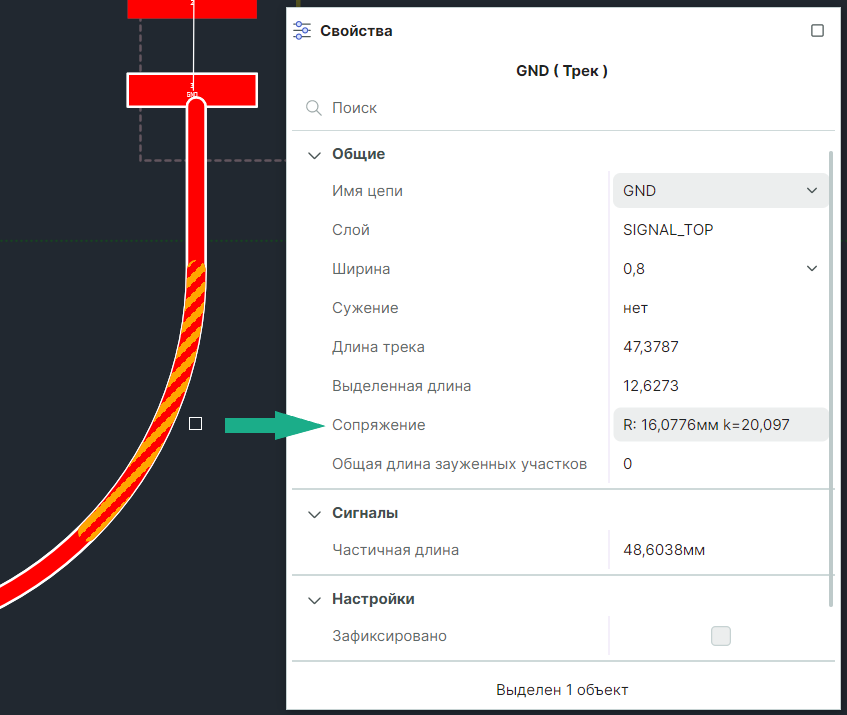

После применения инструмента точные параметры скругления доступны для просмотра в панели «Свойства» → «Сопряжение», см. Рис. 2.

Рис. 2 Отображение свойств примененного скругления вершины трека
