Общие сведения о библиотеке компонентов

Библиотека компонентов модуля SimOne находится на панели «Модели» и содержит в себе все компоненты, которые пользователь может использовать при работе со схемой в схемотехническом редакторе.
Библиотека компонентов содержит следующие основные каталоги:

• Примитивы – набор компонентов, имеющих определённые модели по умолчанию.
• Библиотеки – в первую очередь, это база компонентов SimOne, входящей в поставку программы. В состав Delta Design включена библиотека, содержащая 37240 SPICE-моделей, которая является сборником из открытых источников. Библиотека, предоставляемая дистрибутивом, доступна в директории  размещения Delta Design в поддиректории SimOne. База содержит каталогизированный список моделей существующих электронных компонентов, в отличие от примитивов, содержащих абстрактные модели. Также мы можем подключить для работы и любые другие SPICE-библиотеки – папки с текстовыми файлами с расширением *.lib.

Примечание! Если в процессе установки программы на этапе «Параметры» в чек-боксе «Установить библиотеку моделей симулятора» поставить флаг, см. Рис. 1, то библиотека «Libs» будет доступна в библиотеке моделей «Модели» → «Библиотеки».

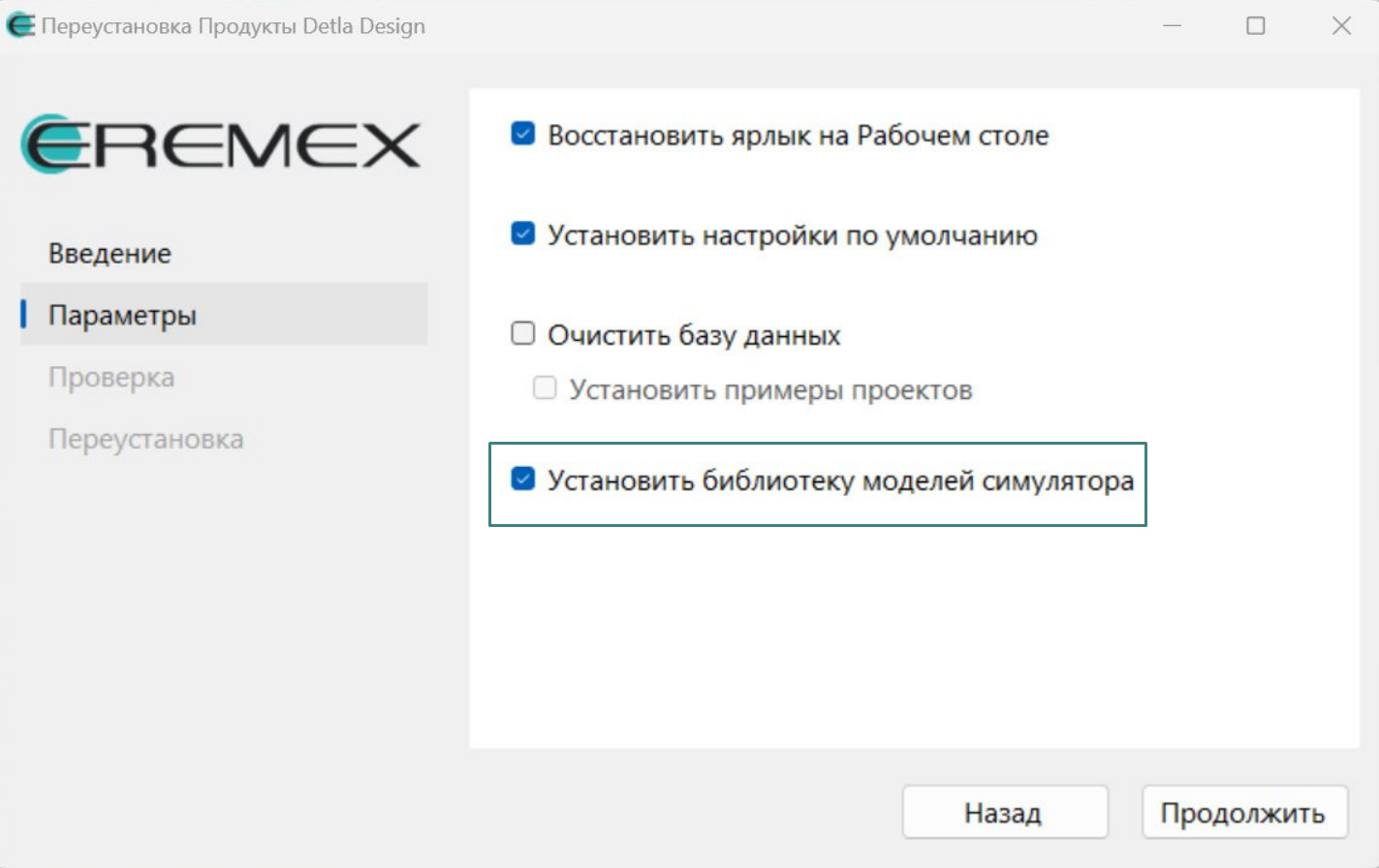

Рис. 1 Вид установочного окна на этапе «Параметры»

Если в процессе установки программы на этапе «Параметры» в чек-боксе «Установить библиотеку моделей симулятора» убрать флаг, то для установки библиотека «Libs» необходимо будет добавить базу компонентов SimOne или SPICE-библиотеку с помощью кнопки «Подключить библиотеку…», расположенной на панели «Модели».

Открыть панель «Модели» можно одним из способов:
1. Через главное меню «Вид» → «Модели», см. Рис. 2.

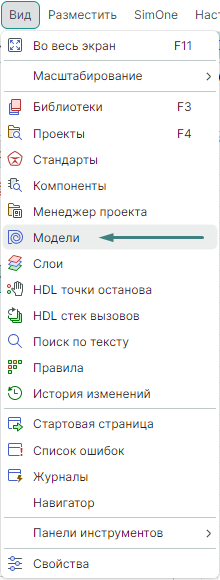

Рис. 2 Вызов панели «Модели» из главного меню «Вид»

2. Через главное меню «SimOne» → «Библиотека моделей», см. Рис. 3.


Рис. 3 Вызов панели «Модели» из главного меню «SimOne»

В верхней части панели расположена строка, которая позволяет осуществлять поиск компонентов. Для выполнения поиска введите имя или часть имени компонента, после этого будут отображены только те компоненты, в именах которых присутствует введенная последовательность символов, см. Рис. 4.

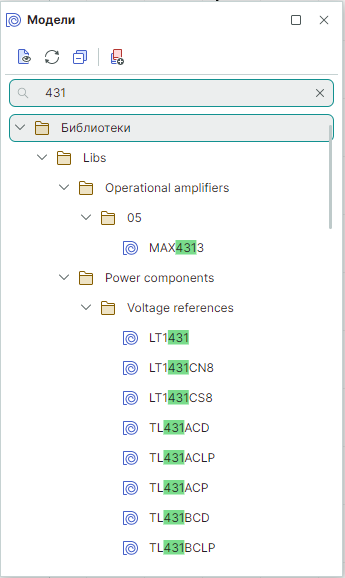

Рис. 4 Поиск компонентов в панели «Модели»

Примечание! Поисковый фильтр в ОС Linux является регистрозависимым, т.е. при вводе в поисковую строку наименований «bc857» и «BC857» будет получен разный результат.

Добавить базу компонентов SimOne или SPICE-библиотеку можно с помощью кнопки «Подключить библиотеку…», расположенной на панели «Модели», см. Рис. 5.

Рис. 5 Добавление базы компонентов SimOne или SPICE-библиотеки

Если библиотека больше не нужна для работы, ее можно отключить, нажав «Отключить» в контекстном меню, см. Рис. 6.

Рис. 6 Отключение библиотеки
