Общие сведения о фанаутах¶
Фанаут (fanout) – межслойный переход, соединенный с планарным выводом компонента и расположенный в непосредственной близости от него.
Создание фанаута является одним из инструментов трассировки при высокой плотности выводов компонентов.
В системе Delta Design фанауты могут создаваться как до начала размещения печатных проводников, так и в любой последующий момент проектирования платы.

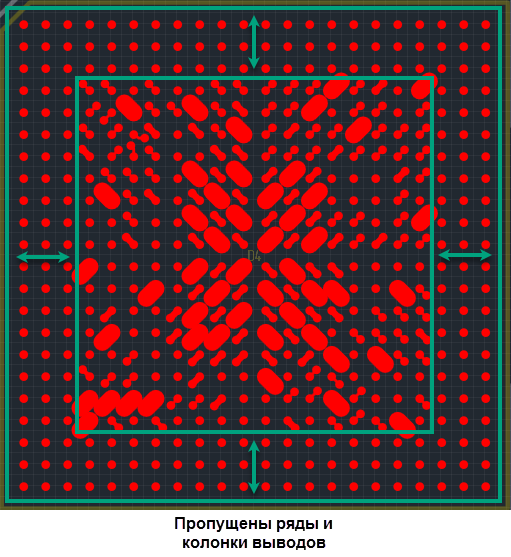

Фанауты создаются для любых выводов компонентов поверхностного монтажа (ПКП). Для компонентов с корпусами типа BGA предусмотрена дополнительная возможность, которая позволяет исключать из общей матрицы контактов внешние ряды и колонки, см. Рис. 1.
