Общие сведения о графических символах

Графические символы позволяют создавать сложные графические объекты, которые можно многократно использовать. К таким объектам относятся дополнительные обозначения, специальные символы, логотипы/штампы и т.п.
Для создания графических символов могут быть использованы все возможности графического редактора системы, в том числе возможность импорта растровых изображений.
Наиболее типичная область применения графических символов – оформление документации. Предустановленный набор символов используется для генерации таблицы сверловки.
Для работы с символами в окне редактора представлены следующие элементы, см. Рис. 1:

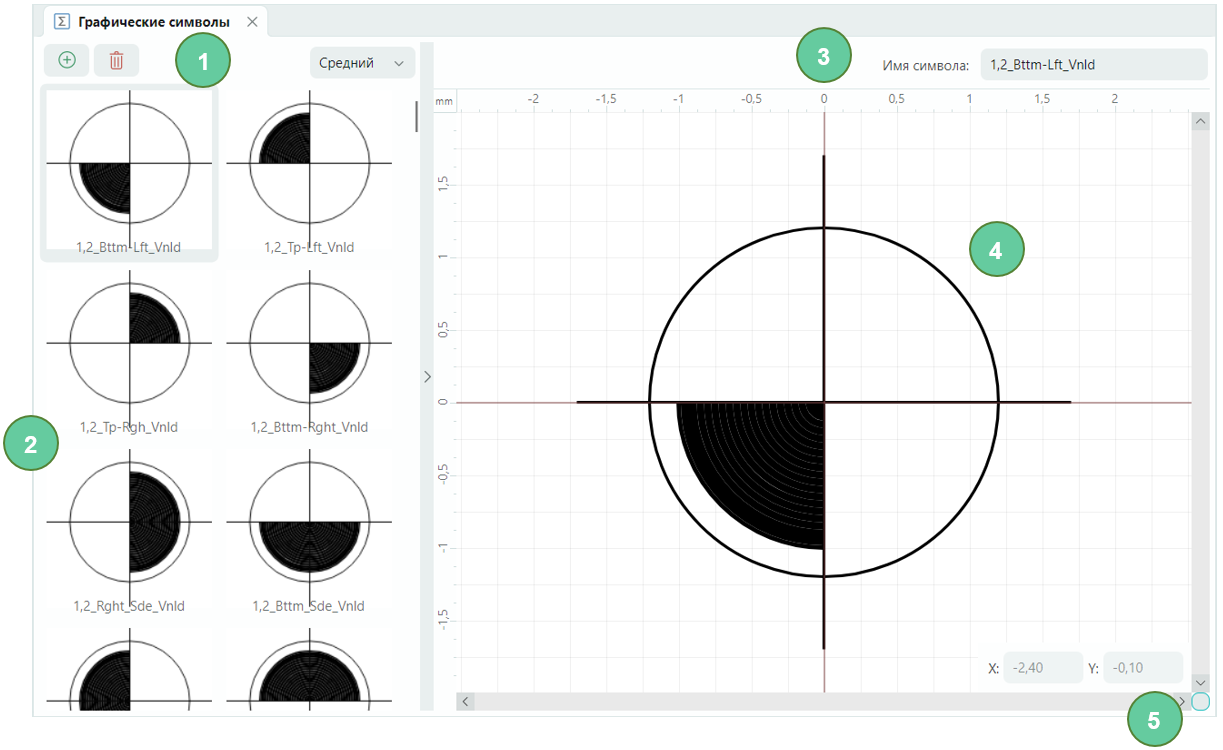

Рис. 1 Окно редактора символов

1. Панель инструментов редактора. С помощью кнопок и осуществляется добавление и удаление символов соответственно. На панели также доступно переключение между режимами отображения символов: «Средний», «Большой», «Малый».
2. Поле отображения доступных символов, имеющихся в системе.
3. Поле для ввода имени символа.
4. Область представления/создания символа.
5. Кнопка отображения/скрытия поля для ввода координат курсора.
