Общие сведения о конфигураторе набора слоев и переходных отверстий

Работа со слоями печатной платы выполняется в окне «Конфигуратор набора слоев и переходных отверстий» (далее – редактор слоев). Переход в данный редактор осуществляется из контекстного меню узла «Плата» в дереве проекта с помощью команды «Слои и переходные отверстия», см. Рис. 1.

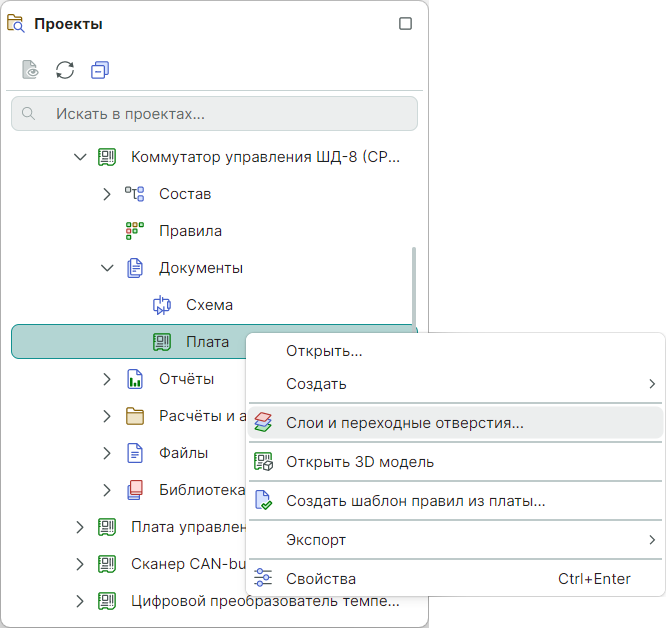

Рис. 1 Переход в редактор слоев

Редактор слоев позволяет создавать стеки (наборы слоев), описывающие отдельно гибкую и отдельно жесткую часть печатной платы. Также в редакторе есть возможность формировать переходные отверстия для каждого стека платы.
