Общие сведения о материалах

В Delta Design формирование структуры слоев печатной платы выполняется на основе имеющихся в системе материалов.
Общий список материалов доступен пользователю для редактирования.

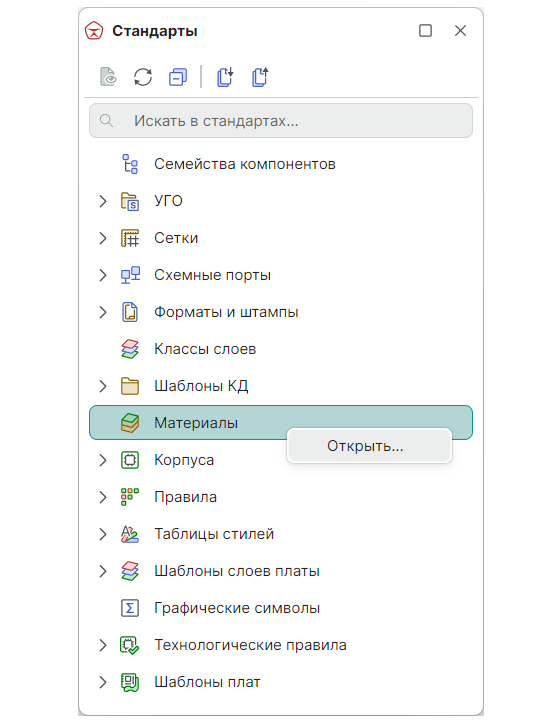

Переход к редактору материалов осуществляется из панели «Стандарты» с узла «Материалы», см. Рис. 1.

Рис. 1 Панель «Стандарты»

В системе введено понятие – конструктивный элемент. В основе конструктивного элемента лежит слой, из которого формируется вся наборная конструкция печатной платы. Также конструктивный элемент может представлять собой базовую заготовку (основу), на основании которой производитель создает весь пакет печатной платы.
Подробнее о типах базовых заготовок и их характеристиках можно узнать на сайте производителя печатных плат.
В редакторе «Материалы» информация отображается в виде таблицы со следующими столбцами:

• Конструктивный элемент;
• Тип материала;
• Материал;
• Гибк. (Гибкость);
• Толщина (мм);
• Диэлектрическая проницаемость;
• Проводимость;
• Температура;
• ТУ;
• Производитель.

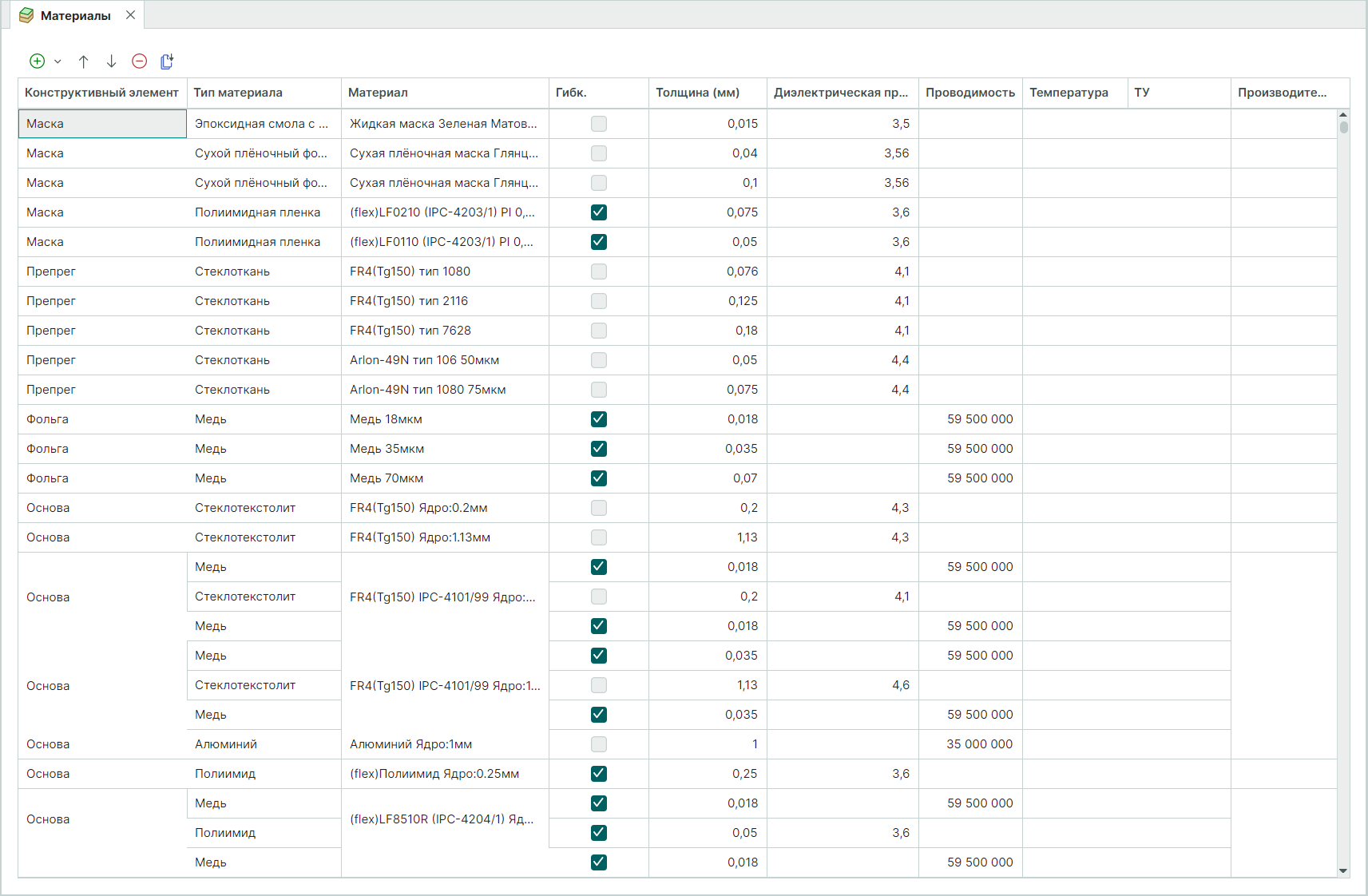

Внешний вид редактора материалов представлен на рисунке, см. Рис. 2.

Рис. 2 Редактор материалов

Перечень конструктивных элементов сформирован с учетом возможности создания гибких и гибко-жестких печатных плат.
Представленные в таблице материалов конструктивные элементы доступны для выбора и использования при создании конфигурации набора слоев печатных плат, используемых в проекте.
Для выделения материалов, применяемых при создании конструкции гибких и гибко-жестких плат, в таблице материалов включен специальный столбец «Гибкость».
Система автоматически ставит флаг в этом столбце для конструктивных элементов, материалы которых могут применяться в гибкой части.
К таким конструктивным элементам относятся элементы («Фольга», «Маска», «Основа»), у которых в качестве материала выбраны «Медь», «Полиимид» или «Полиимидная пленка».
