Общие сведения о Менеджере проекта

Для эффективной работы с электрическими схемами в Delta Design существует функциональная панель «Менеджер проекта». С помощью данной панели происходит управление компонентами и цепями в проекте и осуществляется навигация по электрической схеме.

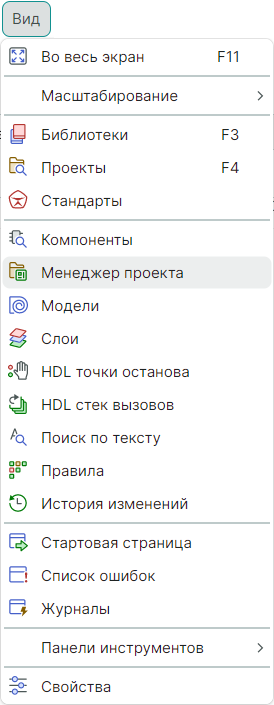

Менеджер проекта представлен в виде отдельной панели, которая вызывается из раздела главного меню «Вид» → «Менеджер проекта», см. Рис. 1.

Рис. 1 Вызов панели «Менеджер проекта»

Общий вид панели представлен на Рис. 2.

Рис. 2 Панель «Менеджер проекта». Вкладка «Компоненты»

Панель инструментов в «Менеджере проекта» позволяет осуществлять синхронизированную навигацию по схеме проекта (символ ), позиционирование выделенных объектов (символ ), а также глобальный поиск компонентов (символ ), см. Рис. 3.

Рис. 3 Панель инструментов

Панель «Менеджер проекта» содержит четыре вкладки:

• «Избранное», предназначенную для упрощения процесса работы с размещаемыми на схеме радиодеталями.
• «Компоненты», предназначенную для работы с радиодеталями, использованными на схеме, и их представлениями на плате.
• «Цепи», предназначенную для работы с цепями, размещенными на схеме.
• «КП и ПО», предназначенную для предоставления сведений и навигации по размещенным на плате объектах (контактных площадках, переходных отверстиях и т.д.).
