Общие сведения о посадочных местах¶

Посадочное место (ПМ) – это отображение компонента на печатной плате, представленное в виде участка платы, на котором расположен компонент.
Участок представлен в виде набора классов слоев – образцов слоев, обладающих заданными свойствами (подробнее о классах слоев см. раздел Классы слоев для различных объектов).
На слоях посадочных мест (участка платы) располагаются контактные площадки, границы области размещения, маркировка и другие объекты.
В системе Delta Design используются посадочные места следующих типов:

механические посадочные места;
электрические посадочные места.

Механические посадочные места предназначены для описания размещения на плате дополнительных элементов, например радиаторов.
Электрические посадочные места предназначены для описания монтажа радиоэлектронных компонентов.

Примечание! Механические посадочные места не предназначены для проведения трассировки, т.к. не могут иметь в своем составе электрических соединений.

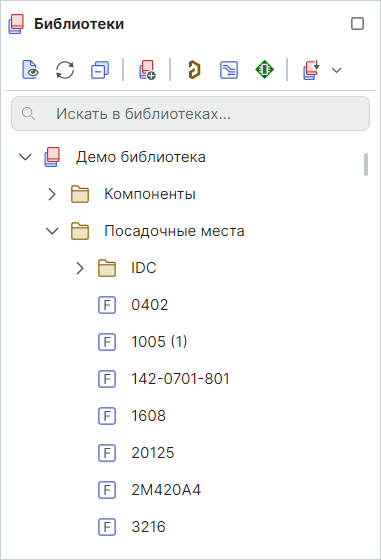

Посадочные места сохраняются в библиотечной системной папке «Посадочные места», см. Рис. 1.

Посадочные места системной папки «Посадочные места» доступны для использования при создании в библиотеке новых радиоэлектронных компонентов.
Для сложных, не типовых компонентов посадочные места могут быть созданы непосредственно «внутри» компонента.
