Общие сведения о работе с платой

Работа с печатными платами осуществляется с помощью редактора печатных плат RightPCB™.
Вызов редактора доступен из дерева проекта «Документы» → «Плата».
Редактор вызывается с помощью пункта «Открыть…» контекстного меню или с после двойного нажатия левой кнопкой мыши по разделу «Плата», см. Рис. 1.

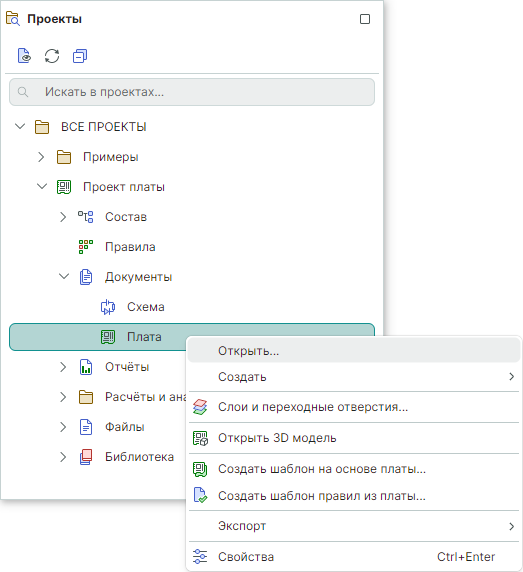

Рис. 1 Вызов редактора платы

Общий вид окна редактора показан на Рис. 2.

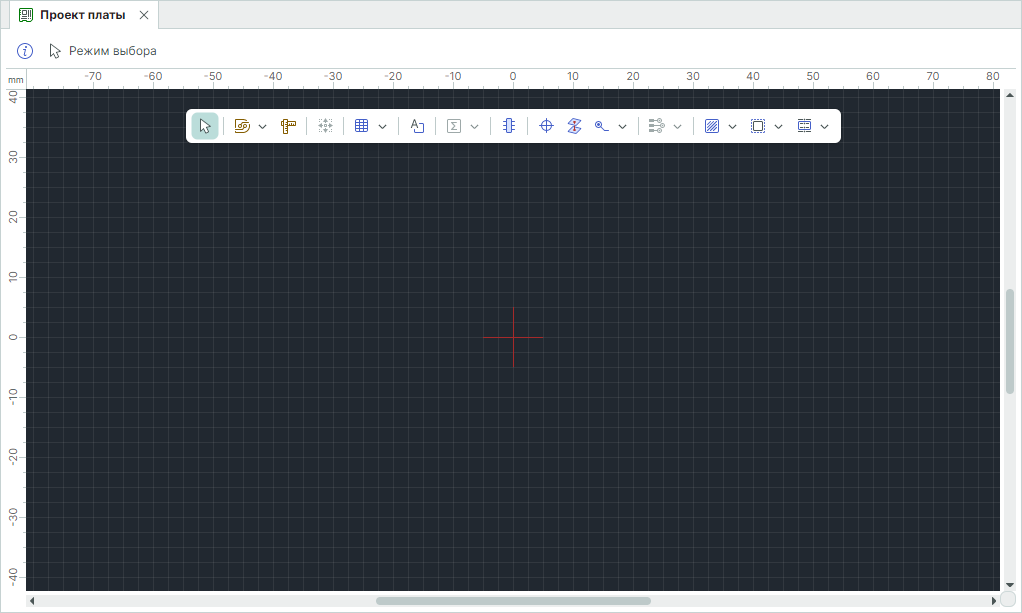

Рис. 2 Общий вид редактора печатных плат

По умолчанию в верхней части окна редактора отображается встроенная панель инструментов. Управление отображением этой панели осуществляется в «Панели управления».
Рабочее поле редактора связано с системой координат, начало координат отмечено перекрестием двух красных линий.
В рабочей области отображается графическая сетка, параметры которой задаются в панели «Стандарты» → «Сетки» → «Плата».
Текущий шаг сетки отображается в левом нижнем углу окна программы в строке состояния. Значение шага сетки можно выбрать из выпадающего списка «Сетка», см. Рис. 3.

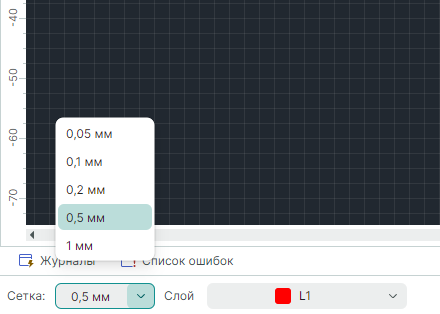

Рис. 3 Изменение сетки в редакторе платы

Примечание! Для изменения шага сетки можно воспользоваться горячей клавишей, по умолчанию назначена клавиша «G».
