Общие сведения о редакторе правил

Редактор правил предназначен для отображения существующих правил, добавления новых правил и редактирования существующих правил проектирования печатных плат в текстовом формате.

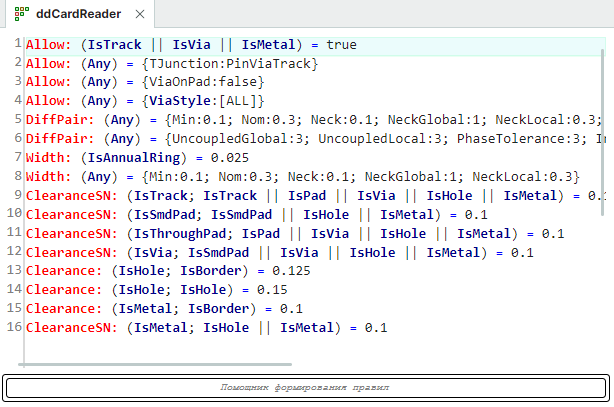

Внешний вид редактора правил представлен на Рис. 1.

Рис. 1 Внешний вид окна редактора правил

При нажатии в окне редактора правил на ограниченную область «Помощник формирования правил» отображается форма для управления созданными пользователями правилами.

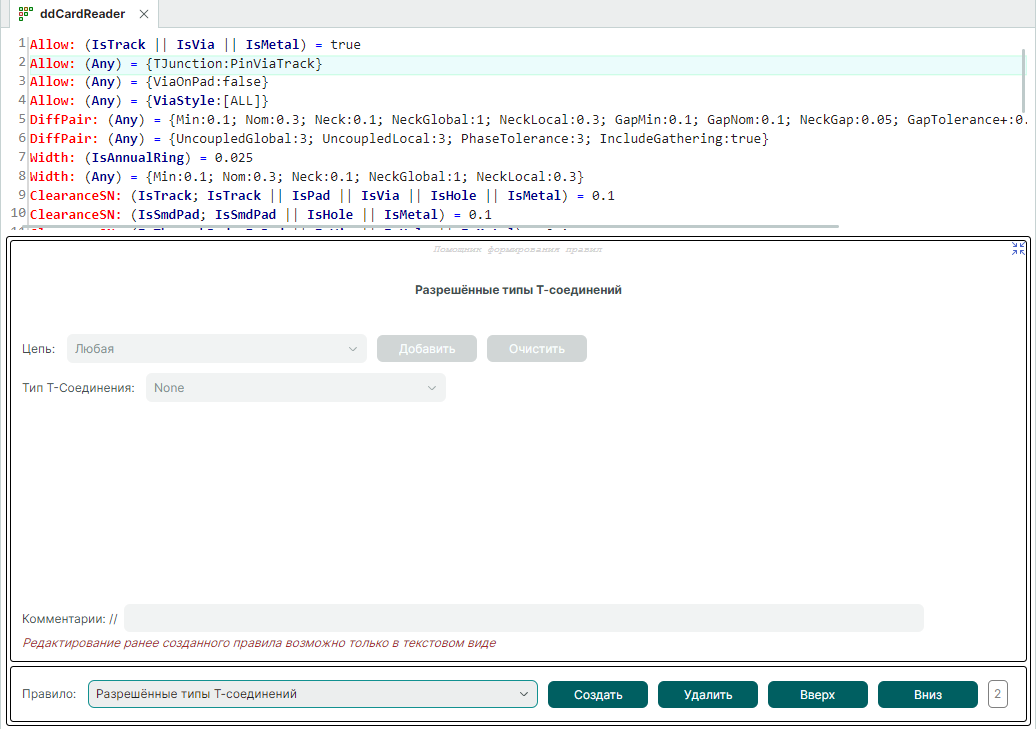

Пример формы «Помощник формирования правил» для типа правила «Разрешенные типы Т-соединений»  см.  Рис. 2.

Рис. 2 Внешний вид формы «Помощник формирования правил»

Действия общие для всех форм правил:
«Комментарий» – ввод комментария к правилу.
«Правило» – выбор типа правила.
«Создать» – добавление новой строки, описывающее правило.
«Удалить» – удаление выделенной строки, описывающее правило.
«Вверх» и «Вниз» – перемещение выделенной строки правила в текстовой части редактора правил.
– в данной области отображается  порядковый номер выделенной строки, описывающей правило в текстовой части редактора правил.

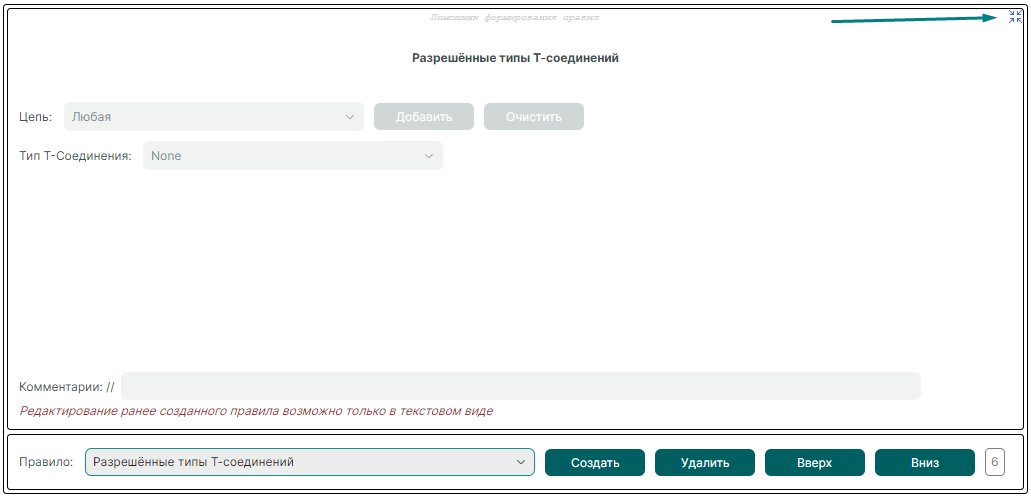

Сворачивание формы происходит при нажатии на область в правом верхнем углу формы, см.  Рис. 3.

Рис. 3 Сворачивание формы «Помощник формирования правил»

Подробно о создании нового правила смотри раздел «Создание нового правила».
Подробно о редактировании правила смотри раздел «Редактирование правила».
