Общие сведения о сетках

Большинство стандартов, устанавливающих правила построения схем или проектирования плат, предписывают придерживаться некоторой регулярной структуры при использовании отдельных элементов. К таким элементам относятся расположение выводов УГО, шаг между печатными проводниками и т.д. Система Delta Design позволяет автоматически создавать подобные регулярные структуры. Для этих целей используются встроенные и графические сетки.
Встроенные сетки определяют положение элементов (выводы УГО, шаг печатных проводников), графические - отображаются в редакторах системы. Графические сетки создаются на основе встроенных.
В системе сетки для элементов схемотехнического редактора и для элементов редактора плат задаются отдельно. Таким образом, в стандартах присутствуют два типа сеток: Схема (схемотехнический редактор) и Плата (редактор плат), см. Рис. 1.

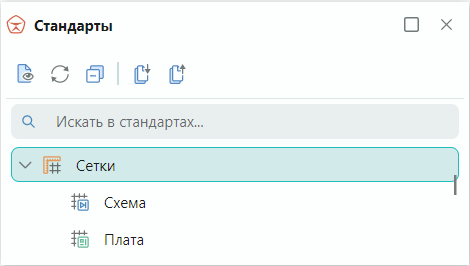

Рис. 1 Типы сеток в Стандартах

Доступ к настройке сеток редакторов осуществляется по двойному клику на узле сетки или с помощью команды контекстного меню «Открыть».
