Общие сведения об экспорте проекта

Для передачи данных в другие САПР в системе Delta Design имеются следующие возможности экспорта (Рис. 1):

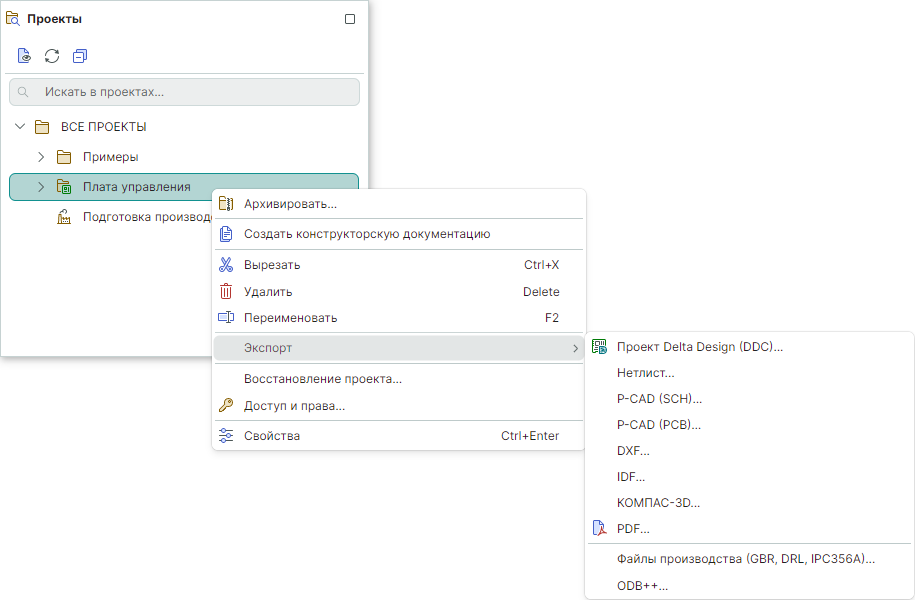

Рис. 1 Экспорт проекта

• Нетлист;
• P-CAD – экспорт схемы (в формате *.sch);
• P-CAD – экспорт платы (в формате *.pcb);
• DXF – экспорт информации с платы в графическом виде (в формате *.dxf);
• IDF – экспорт 3D-модели платы в соответствии со стандартом IDF 3.0;
• КОМПАС-3D – экспорт платы в КОМПАС-3D;
• PDF – экспорт схемы и платы (в формате *.pdf);
• ODB++ – экспорт данных, необходимых для изготовления, сборки и тестирования печатной платы;
• Файлы производства (GBR, DRL, IPC356A) – экспорт информации с платы в форматы Gerber/Excellon, Drill, ODB++, IPC-D-356A.
