Общие сведения об импорте проекта

Проекты в системе Delta Design имеют связь со стандартами и библиотекой ЭРИ, поэтому для полноценного и простого переноса данных рекомендуется действовать в следующей последовательности:
1. Импортировать стандарты, на основе которых разработан проект.
2. Импортировать все библиотеки, на основе которых создан проект.
3. Импортировать проект.
Для пользователей как локальной, так и сетевой версии Delta Design реализован специальный механизм для импорта проекта вместе с библиотекой (-ами), которые используются в проекте, а также стандартами.
Для получения данных из других САПР в системе Delta Design имеются следующие возможности импорта (Рис. 1):

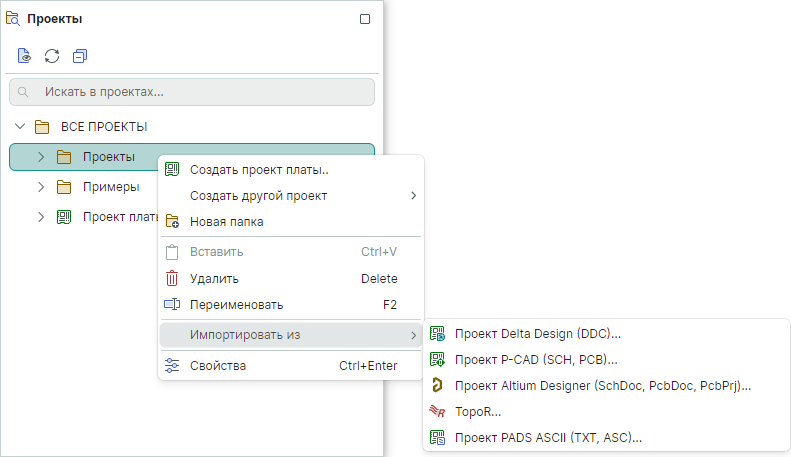

Рис. 1 Импорт проекта
Рис. 1 Импорт проекта
  • P-CAD (SCH, PCB), где SCH – файл с описание схемы и PCB – файл с описанием платы;
  • PADS ASCII (TXT, ASC), где TXT – файл с описанием схемы проекта, ASC – файл с описанием платы проекта;
  • Altium Designer (SchDoc, PcbDoc, PcbPrj), где SchDoc - файл с описанием схемы проекта, PcbDoc – файл с описанием платы проекта, PcbPrj - файл, содержащий проектные данные;
  • TopoR – импорт файлов, созданных в отдельной версии автотрассировщика TopoR (в формате *.fst).

Примечание! Последняя доступная версия автотрассировщика в качестве отдельного модуля TopoR 7.0.18699. В Delta Design 4.0 TopoR представлен в качестве встроенного модуля системы. Проекты плат Delta Design, в которых производились правки в режиме TopoR, импортируются при помощи пункта «Проект Delta Design (DDC)».
