Общие сведения об изменении посадочных мест¶
В процессе проектирования печатных плат возможны ситуации, когда на плате необходимо изменить параметры посадочного места заданного типа или изменить конкретное посадочное место. Такие изменения вносятся только в конкретный проект и не затрагивают библиотеку ЭРИ.
Для редактирования посадочных мест на плате в системе Delta Design предусмотрен специальный механизм, который позволяет изменять посадочные места, не внося изменения в библиотеку.
Когда компонент добавляется в проект (размещается на схеме) в проект также добавляется его посадочное место.
Компонент в проекте не имеет прямой связи с библиотекой ЭРИ, поэтому данные в проекте и в библиотеке могут изменяться независимо друг от друга.
При необходимости получения данных о компоненте из библиотеки необходимо выполнить обновление компонентов.
Система позволяет изменить все посадочные места указанного типа или изменить посадочное место конкретного компонента.
Выбор посадочного места доступен:
- В графическом редакторе платы;

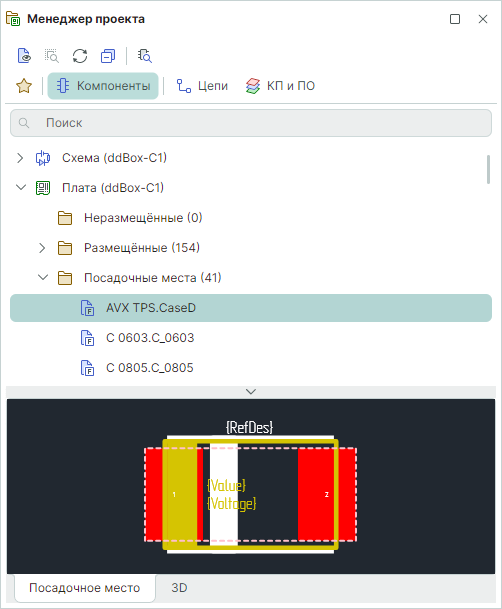

- В панели «Менеджер проекта» («Компоненты» → «Плата» → «Посадочные места»), см. Рис. 1.
