Общие свойства диагональной размерной линии

К общим свойствам диагональной размерной линии относятся пункты групп «Геометрия», «Стиль», «Окончания», «Текст», «Печатная плата» и «Настройки».

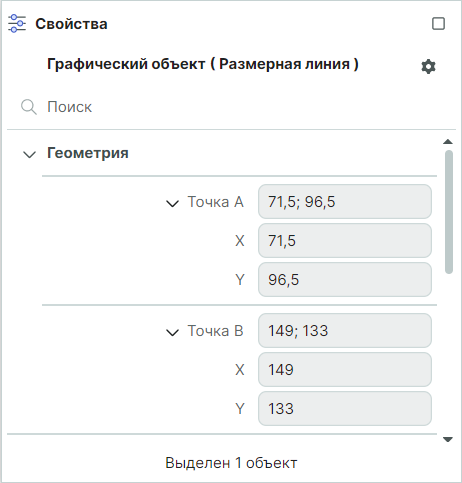

1. Группа «Геометрия» содержит координаты точек привязки выносных линий размерной линии, см. Рис. 1.

Рис. 1 Группа «Геометрия»
Рис. 1 Группа «Геометрия»

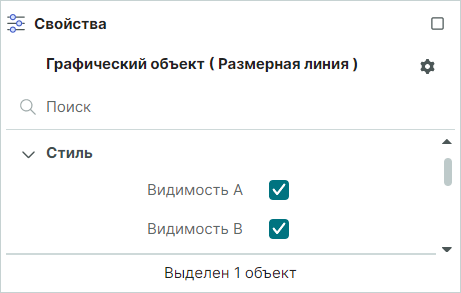

  1. Группа «Стиль» включает настройки видимости выносных линий с помощью установки флагов в чек-боксы, см. Рис. 2.
Рис. 2 Группа «Стиль»
Рис. 2 Группа «Стиль»
  1. Группа «Окончания»:

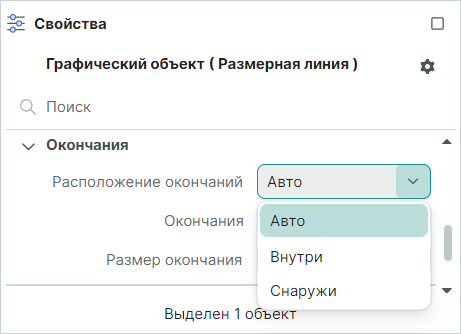

  • Пункт «Расположение окончаний» – выпадающий список с выбором расположения окончаний (автоматическое определение, внутри, снаружи), см. Рис. 3;

Рис. 3 Выбор расположения окончаний
Рис. 3 Выбор расположения окончаний

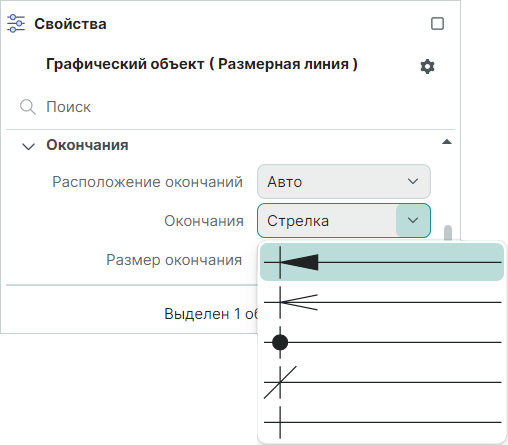

  • Пункт «Окончания» – выпадающий список с выбором типа окончаний (стрелка, стрелка-линия, точка, засечка и без окончания), см. Рис. 4;

Рис. 4 Выбор типа окончания
Рис. 4 Выбор типа окончания
  • Пункт «Размер окончания» – поле для ввода размера выбранного окончания.

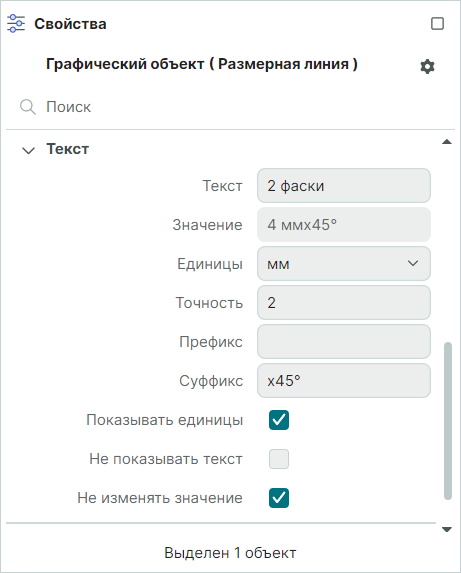

  1. Группа «Текст» (Рис. 5):
Рис. 5 Группа «Текст»
Рис. 5 Группа «Текст»
  • Пункт «Текст» – поле для ввода символов под размерной линией;
  • Пункт «Значение» отображает значение размера с текущими настройками;
  • Пункт «Единицы» – выпадающий список с выбором единиц измерения (мм, мил, дюйм);
  • Пункт «Точность» – поле для ввода количества знаков после запятой в размере;
  • Пункт «Префикс» – поле для ввода символов перед значением размера;

  • Пункт «Суффикс» – поле для ввода символов после значения размера;

  • Пункт «Показывать единицы» – включение/выключение отображения единиц измерения;

  • Пункт «Не показывать текст» – включение/выключение отображения значения размера, единиц измерения, префикса и суффикса и текста под размерной линией одновременно;
  • Пункт «Не изменять значение» – включение/выключение сохранения значения размера при перемещении размерной или выносных линий.

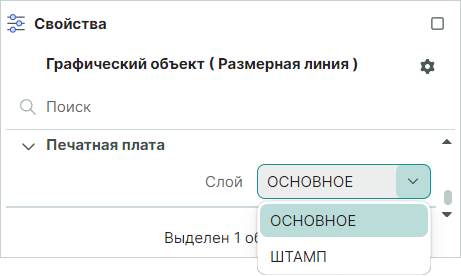

  1. Группа «Печатная плата» содержит выпадающий список с выбором слоя размещения размерной линии, см. Рис. 6.
Рис. 6 Группа «Печатная плата»
Рис. 6 Группа «Печатная плата»

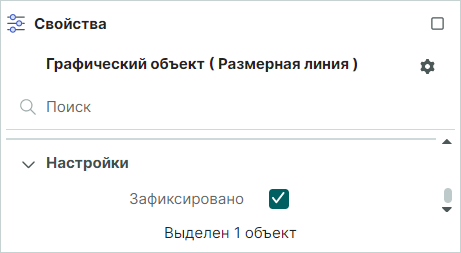

  1. Группа «Настройки» включает функцию запрета на изменение геометрии и положения размерной линии с помощью установки флага в чек-бокс «Зафиксировано», см. Рис. 7.
Рис. 7 Группа «Настройки»
Рис. 7 Группа «Настройки»
