Общие свойства линейки

К общим свойствам линейки относятся пункты групп «Шкала», «Геометрия», «Стиль» и «Настройки».
1. Группа «Шкала» (Рис. 1):

• Пункт «Высота» – высота делений шкалы;

• Пункт «Единицы» – выпадающий список с выбором единиц измерения (см, мм, мил, дюйм);

• Пункт «Цена деления» – ввод значения наименьшего деления шкалы;

• Пункт «Отсчеты» – ввод частоты отображаемых отметок шкалы;

• Пункт «Поворот значений» – включение/выключение поворота размерных чисел при расположении шкалы под углом;

• Пункт «Показывать значения» – включение/выключение отображения размерных чисел.

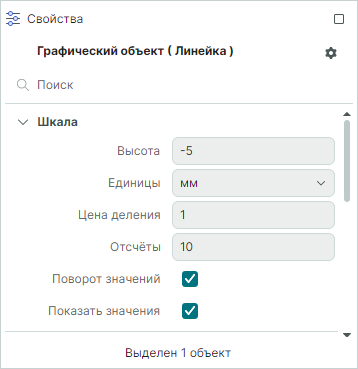

Рис. 1 Группа «Шкала»

2. Группа «Геометрия» содержит пункт «Угол» – ввод и отображение угла поворота линейки.
3. Группа «Стиль» (Рис. 2):

• Пункт «Стиль» – совокупность заданных параметров настроек стиля. В системе имеются шаблоны стилей, заданные согласно требованиям ГОСТ. Готовые шаблоны стиля доступны для выбора в выпадающем списке при нажатии символа в конце строки.

• Пункт «Шрифт» – стиль шрифта текста. Нажатие на символ в конце строки вызывает окно «Редактор шрифта» текста, в котором доступно задание следующих параметров: выбор вида шрифта из списка; размер шрифта (в мм); начертание (жирный, курсив, обычный, жирный курсив), а также выбор параметров: подчеркнутый и зачеркнутый.

• Пункт «Слой» – выпадающий список с выбором слоя размерной линии.

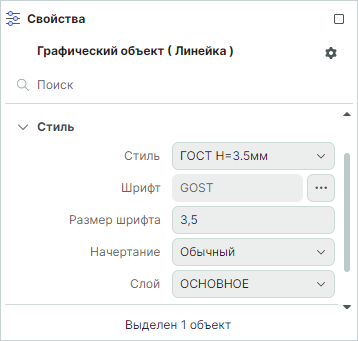

Рис. 2 Группа «Стиль»

По остальным пунктам подробнее см. раздел Общие свойства диагональной размерной линии.
