Объектная привязка

Привязка к объектам позволяет четко позиционировать курсор относительно различных частей размещенных объектов. Она «притягивает» курсор к тому или иному объекту или части объекта в зависимости от типа привязки.
Работа привязок к объектам осуществляется только для инструментов размещения объектов.
Привязка включается и отключается с помощью кнопки «Включить/Выключить привязку», расположенной на панели инструментов «Графика» или через раздел главного меню «Настройки» → «Объектная привязка» → «Включить/Выключить привязку». Для вызова инструмента по умолчанию также задана горячая клавиша «Shift+E», Рис. 1.
Для объектной привязки доступна настройка параметров. Вызов настроек объектной привязки осуществляется из главного меню «Настройки» → «Объектная привязка» → «Настроить…» или с помощью кнопки «Настроить привязки», расположенной на панели «Графика».

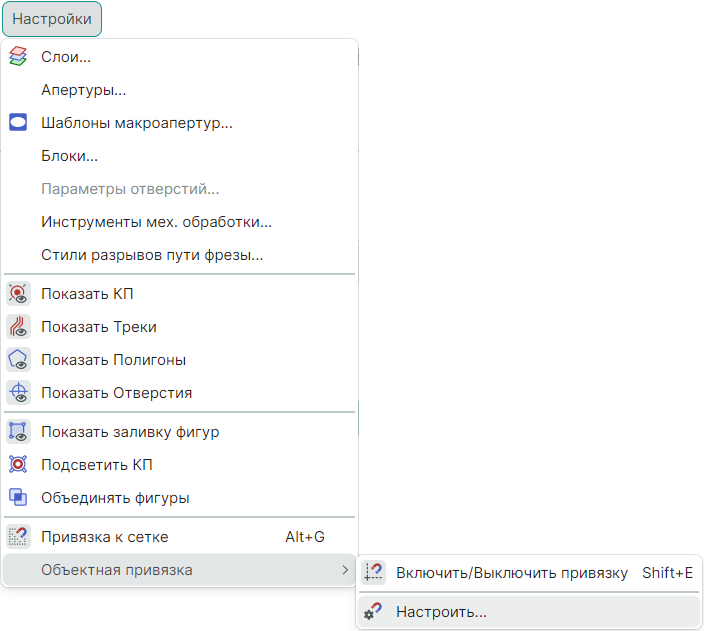

Рис. 1 Переход к настройкам объектной привязки

При вызове настроек появляется окно «Настройки привязок», см. Рис. 2.

Рис. 2 Окно «Настройки привязок»

В настройках привязок доступны поля:

• «Объектная привязка»;
• «Объектное отслеживание», которое позволяет размещать новые объекты на продолжении линии существующего объекта. Для работы объектного отслеживания первоначально необходима установка флага в поле «Объектная привязка».

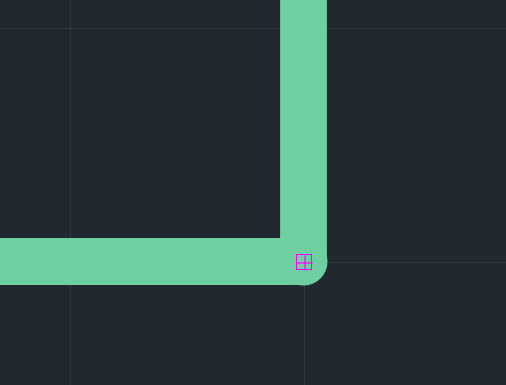

Для активации объектного отслеживания в рабочем поле графического редактора необходимо навести курсор на точку привязки и немного задержать его над точкой. Курсор меняет внешний вид на фиолетовое перекрестие, см. Рис. 3.

Рис. 3 Точка идентификации режима объектного отслеживания

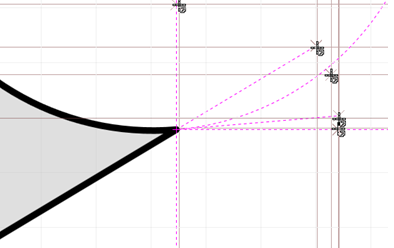

При перемещении курсора на экране отобразятся траектории продолжения линий и/или выстроятся горизонтальные и вертикальные линии от точки привязки, см. Рис. 4. Для дуг окружностей строится как продолжение дуги, так и касательная, проходящая через точку привязки.

Рис. 4 Варианты объектного отслеживания

В группе «Режимы объектной привязки» доступны следующие типы привязок к объектам:

• Конечная точка;
• Середина;
• Центр;
• Ближайшая;
• Пересечение;
• Продолжение.

Режимы «Конечная точка», «Середина», «Центр» и «Ближайшая» активны по умолчанию.
Активация того или иного типа привязки осуществляется при отметке флагом соответствующего пункта.
После установки флага в поле «Объектная привязка» становится доступным поле «Объектное отслеживание», что позволяет активизировать режимы привязки «Пересечение» и «Продолжение».
Кнопками «Выбрать всё» или «Очистить всё», расположенными в правой части окна «Настройки привязки», одновременно устанавливаются/снимаются флаги во всех режимах (даже не активных).
