Объекты на чертеже

Для размещения в редакторе чертежа доступны следующие типы объектов (Рис. 1):

• Объекты визуализированной информации о плате, к которым относятся:

• Размерные линии.

• Объекты графических примитивов: прямоугольник, окружность, эллипс, многоугольник, полилиния, текстовое поле, фаска, таблица.
• Элементы форматов и штампов: атрибуты (доступны в активном режиме редактирования штампа).
• Специальные вставки: рисунки и графические символы из стандартов Delta Design.

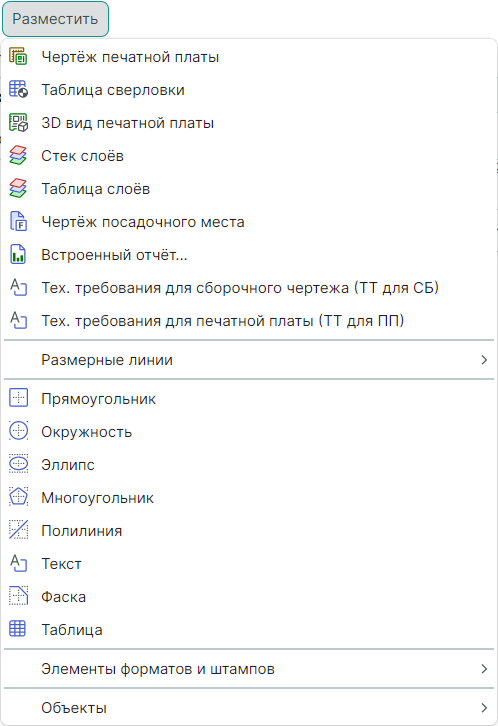

Рис. 1 Доступные для размещения на чертеже объекты

Работа с графическими примитивами в редакторе чертежа осуществляется по аналогии с другими редакторами, см. Графический редактор.
