Одиночное размещение

Чтобы разместить компоненты на плате одиночным способом:
1. Выберите неразмещенные компоненты в панели «Менеджер проекта» → «Компоненты» → «Плата» → «Неразмещенные».
2. Вызовите контекстное меню и выберите пункт «Разместить все по одному на плате», см. Рис. 1.

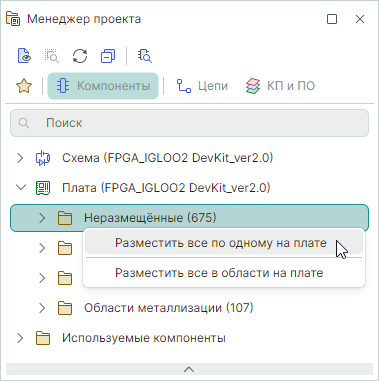

Рис. 1 Начало одиночного размещения

3. Переместите курсор в рабочую область, при этом на плате будет отображен вид посадочного места, см. Рис. 2.

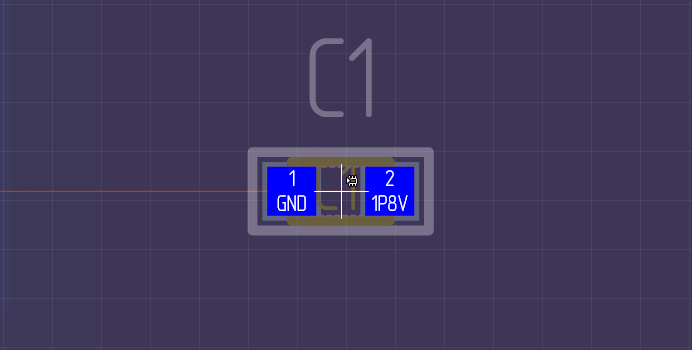

Рис. 2 Выбор места для размещения компонента

4. Нажмите левую кнопку мыши, посадочное место компонента будет размещено на плате.
