Основные свойства рисунка¶
После размещения рисунка в панели «Свойства» доступны свойства для редактирования.
1. Группа «Геометрия»:
- Пункты «X» и «Y» — координаты точки привязки рисунка. Координаты точки привязки задаются в единицах измерения координатной сетки редактора.
- Пункт «Ширина» — ширина рисунка. Ширина задается в единицах длины, установленных в Настройках системы.
- Пункт «Высота» — высота рисунка. Высота задается в единицах длины, установленных в Настройках системы.
- Пункт «Сохранять пропорции» — включение/выключение сохранения пропорций рисунка при изменении его размеров.
- Пункт «Угол поворота» — угол поворота относительно точки привязки. Угол поворота задается в градусах. При изменении угла поворота координаты точки привязки рисунка не изменяются.
- Группа «Стиль»:

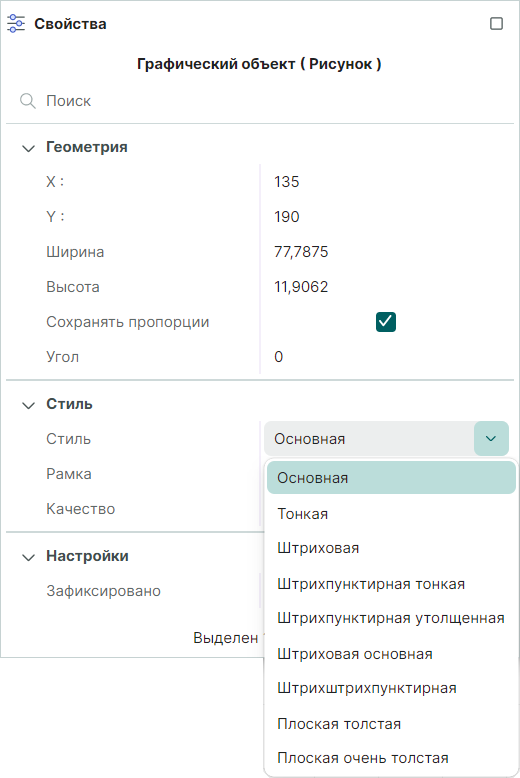

- Пункт «Рамка» — включение/выключение отображения рамки рисунка. Тип рамки выбирается из выпадающего списка в пункте «Стиль», Рис. 1.
- Пункт «Качество» — доступен выбор разрешения рисунка: низкое или обычное.
- Группа «Настройки»:
- Пункт «Зафиксировать» — включение/выключение фиксации рисунка.
